Importazione
STEP, PDF, quantità e documenti associati al riferimento.
IN PREMIERATO · APP DESKTOP
QuantCAD-Hybrid
Offerta CNC locale, verificabile e adattate alle regole della fabbrica.
QuantCAD-Hybrid trasforma i modelli STEP, i disegni PDF e i dati dell'atelier in un fascicolo tecnico coerente. L'applicazione aiuta l'equipe a verificare la geometria, l'attrezzatura, le utensili, il tempo, i rischi e la struttura del costo prima di inviare l'offerta.
SOLICITA DEMOSTRAZIONE →Licenze a partire da 1.500 EUR, IVA esclusa. Consulta le opzioni di licenza e le condizioni commerciali.
FLUSSO COMPLETO RFQ
Sei fasi, dall’importazione all’offerta pronta per l’approvazione
Analisi
Geometria, disegno, materiale, tolleranze e informazioni mancanti.
Piano di lavorazione
Macchina, piazzamenti, orientamenti, utensili e strategie possibili.
Calcolo
Tempo, semifabbricato, consumi, operazioni esterne e costo.
Controllo
Rischi, contraddizioni, livello di fiducia e punti da verificare.
Consegna
Offerta documentata, esportazione e informazioni per la preparazione della produzione.
DECISIONI CON CONTESTO TECNICO
La stima mostra sia il valore calcolato che l'incertezza
QuantCAD può separare lo scenario centrale P50 dalle varianti prudenti P80 e P95. Questi intervalli descrivono l'incertezza dei dati e del processo; non rappresentano una garanzia contrattuale. La tecnologia mantiene il controllo sulle verifiche finali.
Imparare controllato
I modelli STEP possono essere associati a programmi NC e tempi misurati. La memoria locale si aggiorna solo dopo la conferma esplicita dei dati reali.
Calibrazione sui dati reali dell’officina
L'istorico si separa per processo, materiale e attrezzatura. I valori anomali sono limitati, e le campioni possono essere esaminate o ritirate.
Progetto pilota con criteri misurabili
La implementazione può iniziare con 20-30 riferimenti rappresentativi, confrontati con i programmi NC e i tempi reali prima dell'approvazione delle regole commerciali.
Le capacità disponibili vengono confermate per la versione, i moduli e la configurazione fornita al cliente.
CONFIGURAZIONE LOCALE
Requisiti indicativi per l’uso industriale
| Componente | Minimo accettato | Raccomandato |
|---|---|---|
| Sistema operativo | Windows 10/11 x64 | Windows 11 Pro x64 |
| Memoria RAM | 16 GB | 32 GB per lotti e documenti di grandi dimensioni |
| Processore | Processore x64 moderno | 8–12 core ad alte prestazioni |
| Stoccaggio | 12 GB liberi | Almeno 50 GB su SSD; NVMe per progetti e archivi di grandi dimensioni |
| Scheda grafica | Non obbligatoria | GPU dedicata opzionale per la visualizzazione 3D |
Il modello IA incluso eseguisce sul processore. Il sistema mantiene una riserva di memoria per Windows e può sospendere l'esecuzione del modello IA quando la memoria libera non è sufficiente.
PREVENTIVAZIONE CNC TRASPARENTE
Dai file del cliente a un’offerta tecnica verificabile
QuantCAD Hybrid Industriale è un'applicazione desktop per gli atelier CNC e le squadre di offerta che ricevono riferimenti in STEP, disegni PDF e richieste tecniche distribuite in più documenti. Il sistema riunisce le informazioni in un singolo flusso locale, mantiene la connessione tra le prove tecniche e il calcolo commerciale e mostra le ipotesi utilizzate per ogni riferimento.
L'applicazione non tratta l'offerta come un semplice prezzo finale. Costruisce un fascicolo tecnico in cui la geometria, il materiale, le tolleranze, l'attrezzatura, le utensili, le operazioni, il tempo stimato e i rischi possono essere revisionati prima che l'equipe approvi il prezzo.
Fascicolo tecnico unico
Associa automaticamente i file STEP/STP con i disegni PDF, mantiene la revisione e la sorgente di ogni documento e segnala i documenti mancanti, duplicati o associate ambiguo.
Analisi di lavorazione verificabile
Estrae le caratteristiche geometriche, legge le informazioni rilevanti dal disegno e segna le contraddizioni tra il modello 3D e l'intenzione di fabbricazione descritta in PDF.
Macchina, utensili e strategia
Confronta le dimensioni e l'orientamento del pezzo con l'envelope dell'attrezzatura, verifica l'accesso delle utensili e correla il materiale, il catalogo delle utensili e le regole tecnologiche approvate dalla compagnia.
Tempo dettagliato per operazione
Separa l'asportazione di truciolo, i movimenti rapidi, gli ingressi e le uscite, i cambi utensili, le indicazioni e le attività ausiliarie. La stima rimane visibile e può essere confrontata con il tempo reale di produzione.
Costo trasparente
Riunisce il semifabbricato, la programmazione, l'impostazione, il tempo di ciclo, i costi dell'attrezzatura e dell'operatore, l'energia, le utensili, le operazioni esterne, il controllo, il residuo, la regia, i rischi e il margine.
IA locale e dati conservati in azienda
L'OCR, l'analisi STEP, le basi di dati e l'assistente IA eseguono localmente. Il flusso descritto non richiede una chiave API e non invia implicitamente i documenti tecnici verso i servizi cloud.
FLUSSO COMPLETO RFQ
Sei fasi, dall’importazione all’offerta pronta per l’approvazione
Importazione
STEP, PDF, quantità e documenti associati al riferimento.
Analisi
Geometria, disegno, materiale, tolleranze e informazioni mancanti.
Piano di lavorazione
Macchina, piazzamenti, orientamenti, utensili e strategie possibili.
Calcolo
Tempo, semifabbricato, consumi, operazioni esterne e costo.
Controllo
Rischi, contraddizioni, livello di fiducia e punti da verificare.
Consegna
Offerta documentata, esportazione e informazioni per la preparazione della produzione.
DECISIONI CON CONTESTO TECNICO
La stima mostra sia il valore calcolato che l'incertezza
QuantCAD può separare lo scenario centrale P50 dalle varianti prudenti P80 e P95. Questi intervalli descrivono l'incertezza dei dati e del processo; non rappresentano una garanzia contrattuale. La tecnologia mantiene il controllo sulle verifiche finali.
Imparare controllato
I modelli STEP possono essere associati a programmi NC e tempi misurati. La memoria locale si aggiorna solo dopo la conferma esplicita dei dati reali.
Calibrazione sui dati reali dell’officina
L'istorico si separa per processo, materiale e attrezzatura. I valori anomali sono limitati, e le campioni possono essere esaminate o ritirate.
Progetto pilota con criteri misurabili
La implementazione può iniziare con 20-30 riferimenti rappresentativi, confrontati con i programmi NC e i tempi reali prima dell'approvazione delle regole commerciali.
Le capacità disponibili vengono confermate per la versione, i moduli e la configurazione fornita al cliente.
CONFIGURAZIONE LOCALE
Requisiti indicativi per l’uso industriale
| Componente | Minimo accettato | Raccomandato |
|---|---|---|
| Sistema operativo | Windows 10/11 x64 | Windows 11 Pro x64 |
| Memoria RAM | 16 GB | 32 GB per lotti e documenti di grandi dimensioni |
| Processore | Processore x64 moderno | 8–12 core ad alte prestazioni |
| Stoccaggio | 12 GB liberi | Almeno 50 GB su SSD; NVMe per progetti e archivi di grandi dimensioni |
| Scheda grafica | Non obbligatoria | GPU dedicata opzionale per la visualizzazione 3D |
Il modello IA incluso eseguisce sul processore. Il sistema mantiene una riserva di memoria per Windows e può sospendere l'esecuzione del modello IA quando la memoria libera non è sufficiente.
Vedi il programma in azione
Presentazione video QuantCAD Hybrid
Segui la presentazione su YouTube ↗
ESEMPLO DI UTILIZZO INDUSTRIALE
3.500 repere STEP. Un'offerta di prezzo in solo 25 minuti.
In un ciclo di offerta industriale, sono stati importati simultaneamente 3.500 repere STEP e il corrispondente file Excel, ottenendo un'offerta di prezzo in 25 minuti.
Risultato comunicato da DINAMIC PRO EA SRL per questo lotto; la durata dipende dalla complessità dei modelli, dai dati di input e dalla configurazione del computer.
INSTALLAZIONE E ATTIVAZIONE
Installazione guidata sul computer autorizzato
Il video presenta l'installazione di QuantCAD-Hybrid e i passaggi principali per la preparazione dell'applicazione. La licenza viene attivata separatamente per ogni computer autorizzato, e la configurazione del sistema viene verificata prima dell'installazione.
Segui le istruzioni di installazione su YouTube ↗
Verifica il sistema
Windows 10/11 x64, minimo 16 GB RAM e lo spazio libero richiesto dal kit. Per lotti ampi si raccomanda 32 GB RAM e lo stoccaggio SSD.
Prepara il kit
Usa i file forniti da DINAMIC PRO EA, conserva i volumi del kit insieme e verifica l'integrità prima dell'installazione.
Installa l'applicazione
Avvia l'installatore, accetta l'accordo di utilizzo e scegli il percorso di installazione. Non spostare o rinominare i volumi del kit durante l'installazione.
Attiva la licenza
Importa il file di licenza .qlic emesso per il dispositivo autorizzato. Le licenze per più stazioni vengono attivate separatamente su ogni computer.
Verifica il primo avvio
Conferma l'accesso ai progetti, la visualizzazione STEP/PDF e l'avvio dei moduli locali. Il profilo di memoria si adatta alla configurazione disponibile.
Lavora offline
Dopo l'attivazione, il flusso locale di offerte e visualizzazione non richiede una connessione permanente ad internet o una chiave API esterna.
Interfaccia, dimensione del kit e i passaggi esatti possono variare tra le versioni. Segui le istruzioni incluse nel pacchetto fornito e richiedi assistenza se l'attivazione non riconosce il computer autorizzato.
PER ATELIERE E EQUIPA DI OFFERTA
Prima di ogni verifica del repero prima dell'offerta
La fabbrica riceve disegni, modelli 3D e richieste spesso incomplete. L'istruttore ha bisogno di un fascicolo coerente per ogni repero. QuantCAD-Hybrid organizza i reperti, correla i file, segnala i documenti mancanti, propone il processo e prepara il lotto per il calcolo.
Atelie CNC
Fresa e taglia, pezzi unici e piccole serie.
Equipe di offerta
Loti con STEP, PDF e richieste di qualità da analizzare insieme.
Gestione
Costo, rischio e tracciabilità prima dell'approvazione dell'offerta.
Obiettivo: meno omissioni prima dell'offerta definitiva e una chiara connessione tra l'analisi tecnica e la valutazione.
BIBLIOTECA DI RERP E TEMPI REALI
Esperienza di produzione, riferimento per future offerte
La biblioteca STEP viene utilizzata per avere un punto di riferimento e una base di confronto per future offerte. I modelli e i tempi reali dell'istoria di produzione offrono un contesto per l'annullamento delle nuove parti.
Capacità e limiti di importazione
| Elemento | Limite / comportamento |
|---|---|
| File STEP per importazione | Massimo 499.999 file STEP. A 500.000, la selezione viene rifiutata. |
| Dimensione per file STEP | Massimo 100 MB. |
| Excel / CSV con tempi reali | Massimo 100 MB. |
| Base SQLite | Non ha un limite fisso di reperti implementato; il limite reale è lo spazio disponibile sul disco. |
| Rimportazione dello stesso repero | Se l'identità è la stessa, l'iscrizione viene aggiornata, senza duplicazioni inutili. |
Loti raccomandati in pratica
- 1.000–5.000 STEP su calcolatori standard;
- 5.000–20.000 STEP su stationi performanti;
- Loti minori per modelli molto complessi o vicini ai 100 MB.
Le '15 esempi memorizzati' dalla libreria rappresentano il numero di registrazioni esistenti in quel momento, non una limitazione della libreria. Il limite teorico di 500.000 è una limitazione per la selezione, non una capacità garantita su qualsiasi PC; il massimo accettato è 499.999.
Il processo è sequenziale per evitare l'overload della RAM.
INTELLIGENZA DEL TEMPO DINAMICA
Dal historico delle pezzi alle stime fondate
Il flusso proposto per Intelligenza del tempo dinamica parte da un pulsante che aprirà una finestra indipendente dal programma principale, dedicata all'importazione STEP e al historico di fabbricazione.
Import STEP
- Selezionare un file STEP singolo;
- Selezionare un folder con 1.000 / 10.000 / 100.000+ file STEP, entro i limiti tecnici per l'importazione;
- Ricorsiva scansione del folder;
- Associazione automatica in base al nome del riferimento.
Import Excel historico
La struttura proposta di base mantiene quattro colonne:
| A | B | C | D |
|---|---|---|---|
| Riferimento | Tempo programmazione | Tempo reale macchina | Material |
Opzionale, l'historico può essere esteso con le seguenti informazioni:
| Colonna | Informazione |
|---|---|
| E | Macchina |
| F | Numero pezzi |
| G | Setup |
| H | Numero martelli |
| I | Numero operazioni |
| J | Tempo misurato reale |
| K | Note |
| Colonne supplementari | Consumabili (taglie, fette etc.) e prezzo per pezzo |
Meno sono le informazioni rilevanti e corrette introdotte dalla produzione, più il motore può basarsi su stime più precise.
Cosa ‘imparerebbe’ il motore da ogni STEP
L'analisi proposta non si limita al volume della pezza. Per ogni STEP, il motore estraerebbe un ‘DNA geometrico’, con un set esteso, potenzialmente di centinaia di parametri:
- Box di contenimento X / Y / Z;
- Volume e superficie;
- Rapporto semifabbricato / pezza;
- Volume del materiale rimosso;
- Percentuale di materiale rimosso;
- Numero di facce;
- Facce piane, cilindriche e coniche;
- Fori, diametri e profondità;
- Rapporto L / D;
- Fori ciechi e sporgenti;
- Alleghiai;
- Filetti, dove possono essere determinati;
- Buzze aperte e chiuse;
- Slot e canali;
- Raggi e reticoli;
- Superfici 3D;
- Undercut;
- Pareti sottili;
- Profondità massime;
- Accessibilità dell’utensile;
- Orientamenti necessari;
- Numero probabile di setup;
- 3 assi vs. 3+2 vs. 4 assi vs. 5 assi;
- Complessità geometrica;
- Rapporto superficie/volume;
- Simmetria;
- Similitudine con pezzi storici.
Confronto con pezzi eseguiti
Nella stesura di una nuova offerta, il motore combinerà l'analisi geometrica con i tempi di riferimento delle stesse pezze eseguite. La stima supererebbe così una semplice relazione del tipo ‘Volume = X → 73 minuti’.
Esempio illustrativo di confronto per un STEP nuovo:
| Riferimento storico | Similitudine | Programmazione | Tempo macchina |
|---|---|---|---|
| 18432 | 87,4% | 42 min | 116 min |
| 19771 | 82,1% | 38 min | 108 min |
| 20554 | 79,8% | 47 min | 121 min |
Combinando queste comparazioni con l'analisi geometrica, il risultato potrebbe essere:
Programmazione stimata43 min
Tempo macchina stimato114 min
Intervallo probabile107–121 min
Livello di fiducia94%
I valori sopra illustrano il risultato proposto; non rappresentano una misurazione o una precisione garantite.
Una stima accompagnata da pezzi comparabili, un intervallo probabile e un livello di fiducia offre un contesto maggiore per l'offerta rispetto a una singola valutazione temporale.

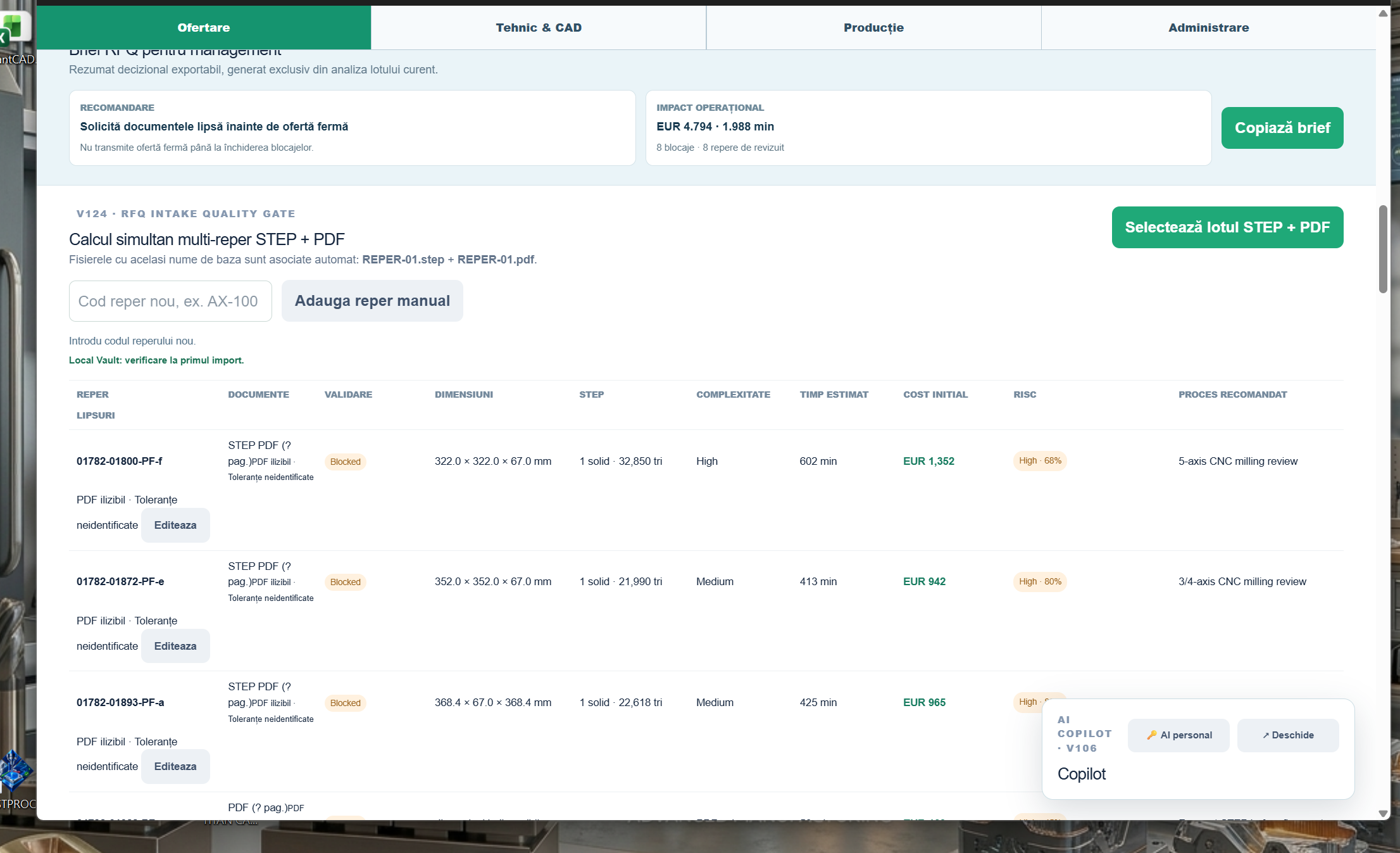

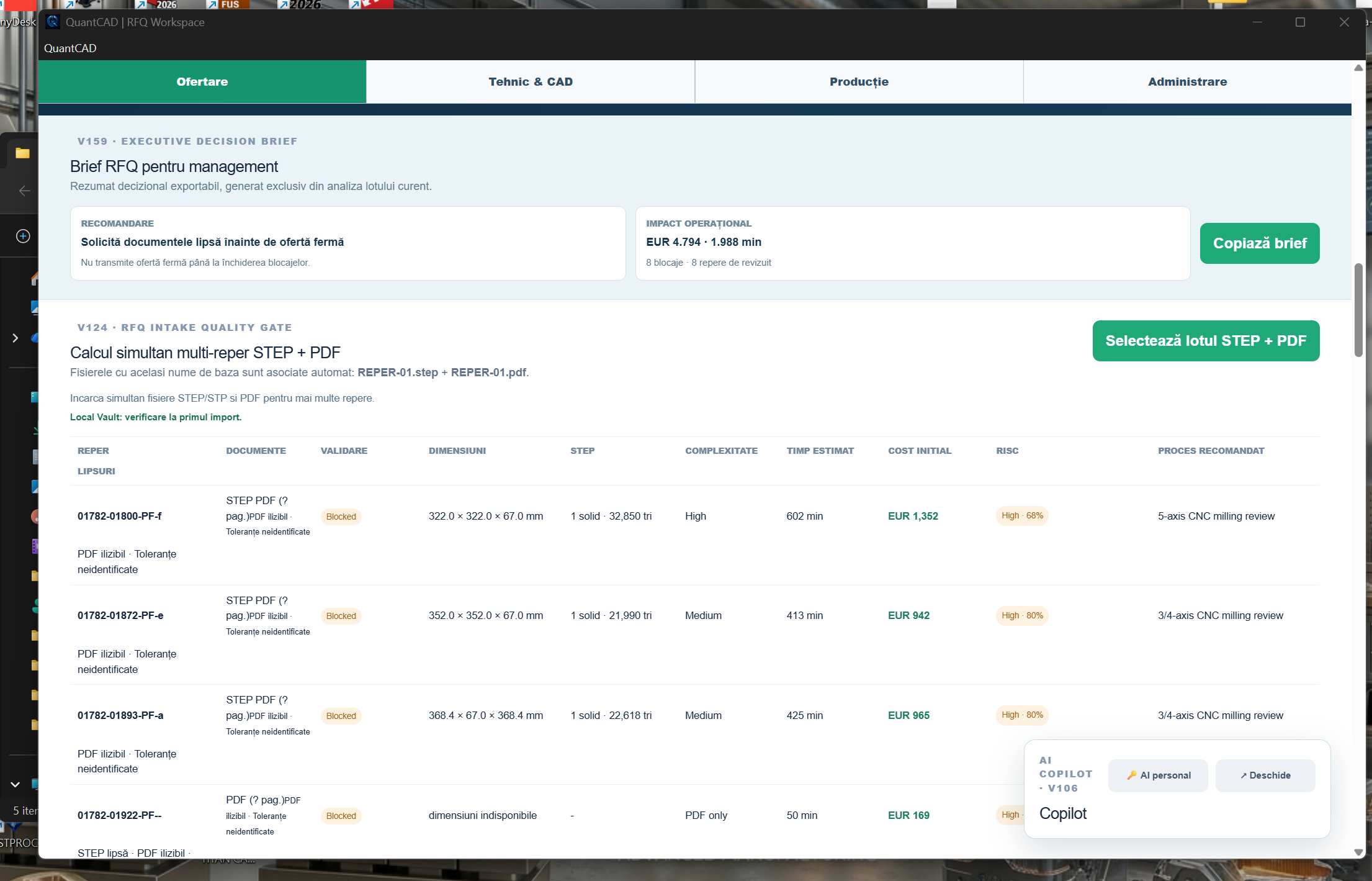

01 · RFQ WORKSPACE
Più riferimenti, in un singolo flusso
- Importazione simultanea di file STEP/STP e PDF.
- Associazione dei documenti in base al nome di base del file.
- Verifica dei documenti mancanti e del rischio.
- Analisi individuale del riferimento e preparazione del lotto per il calcolo.
- Selezionare i riferimenti per l'esportazione e l'analisi del lotto.
Il processo inizia con l'associazione dei documenti e continua con l'analisi di ogni riferimento. Le informazioni tecniche rimangono legate al prezzo commerciale.

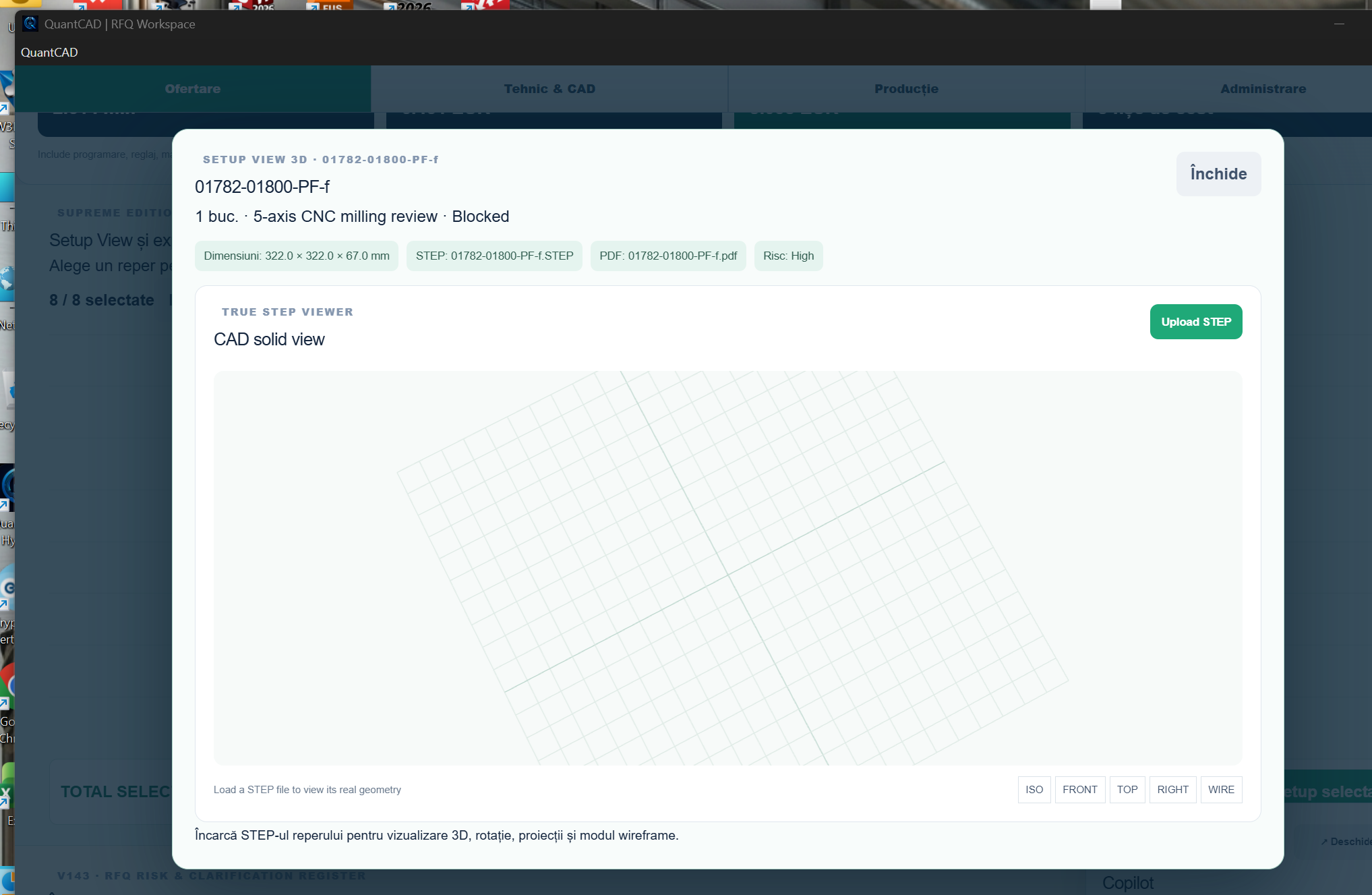

02 · SETUP VIEW
Foglio individuale e modello 3D per ogni riferimento
Selezionando un riferimento, l'operatore apre un foglio separato con il modello 3D, le dimensioni, i documenti associati, il rischio e i modi di visualizzazione. Il foglio aiuta nella revisione rapida del lotto e nelle chiarificazioni tecniche prima del prezzo.

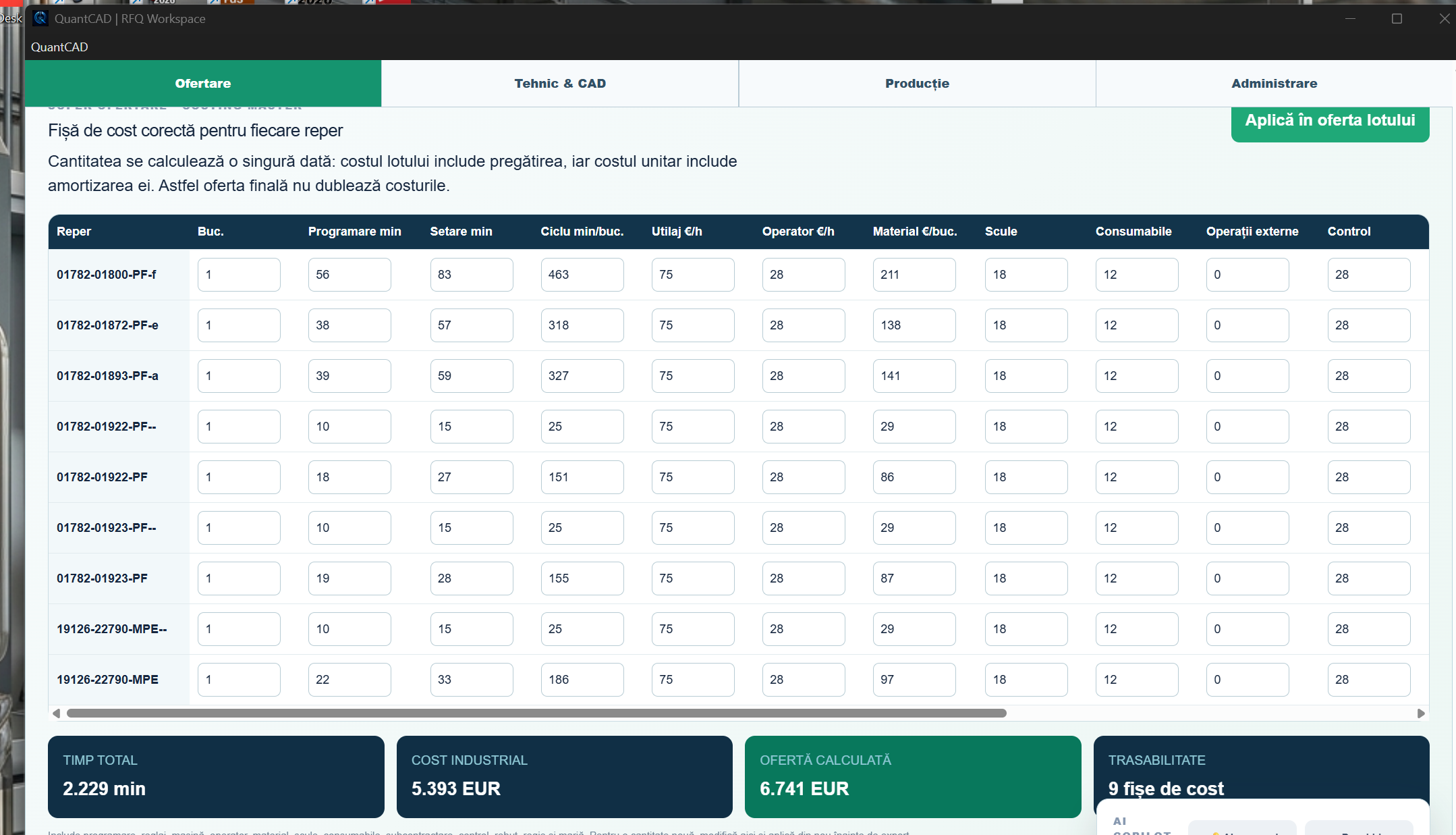

03 · COSTING MASTER
Calcolo industriale trasparente e modificabile per riferimento
L'estimatore adatta i tempi, le tariffe, il materiale, le operazioni esterne e la marina alle attrezzature e alle regole della fabbrica. Il foglio di costo rimane modificabile, e l'analisi non si limita a un totale finale.
| Componente | Parametri di calcolo |
|---|---|
| Preparazione | Programmazione e impostazione |
| Esecuzione | Tempo di ciclo, attrezzatura e operatore |
| Acquisto e operazioni | Materiale, scolamento, consumabili e operazioni esterne |
| Qualità e controllo finanziario | Controllo, residui, regolamentazione e marina |

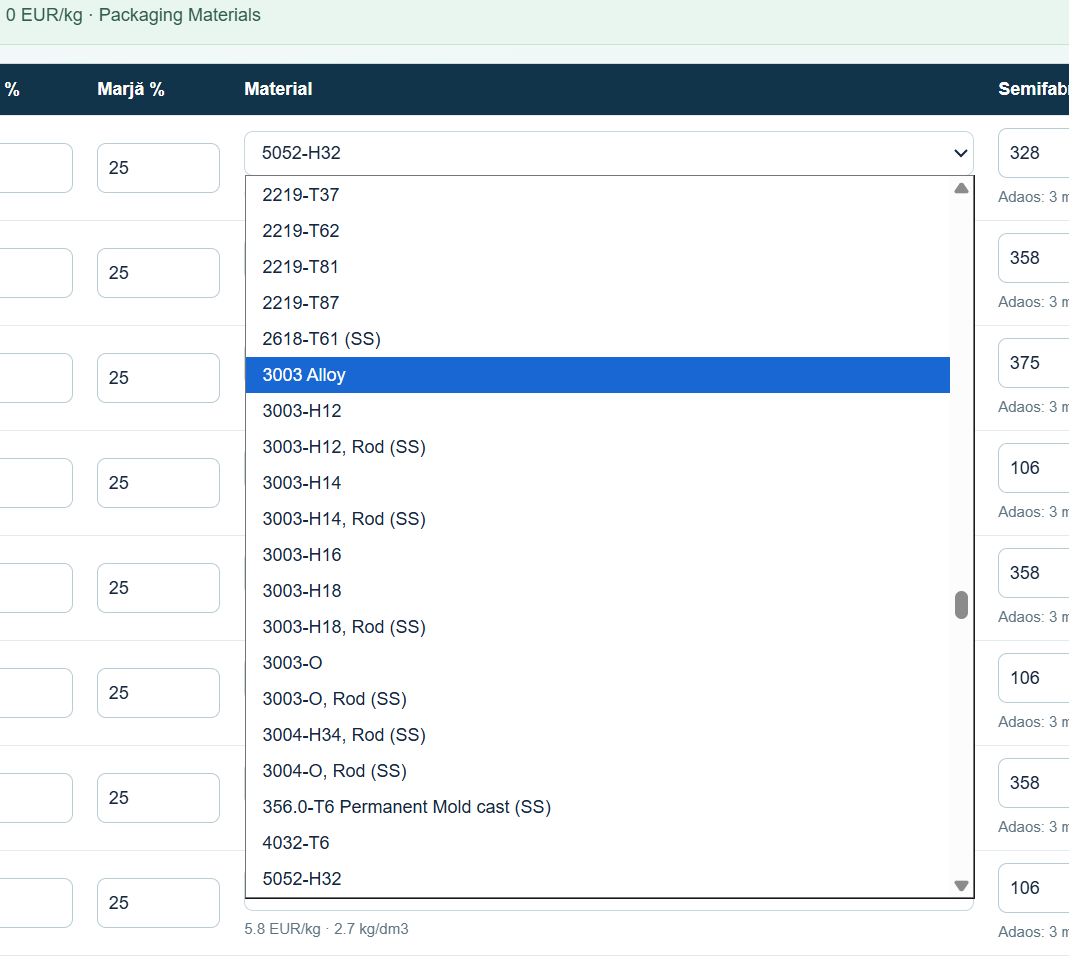

04 · MATERIALE E SEMIFABRICATO
Dal semifabbricato alla massa e costo del materiale
- Biblioteca locale di materiali, con ricerca per codice, denominazione o gruppo.
- Dimensioni X × Y × Z del semifabbricato, modificabili sul riferimento.
- Peso calcolato in kg/pezzo dal volume e densità.
- Costo unitario del materiale, espresso in EUR/kg, modificabile per l'offerta attuale.
Il prezzo di acquisto e la disponibilità del materiale saranno confermati con il fornitore prima dell'emissione della valutazione finale.
05 · PROGETTI E RILEVANTI
Continuità commerciale e parametri reutilizzabili
Dopo il calcolo, l'equipe può mantenere il progetto, tornare a un lotto, resettare il lotto corrente, aggiungere nuovi riferimenti e avviare un'analisi nuova. Il lotto rimane modificabile prima dell'emissione della valutazione.
I fogli di costo supportano la tracciabilità storica e la ripetizione dei parametri verificati. Il flusso riduce il rischio di perdere i dati di una valutazione già revisionata.
06 · IMPLEMENTAZIONE DESKTOP
Cliente con licenza e utilizzabile offline
Il cliente installa l'applicazione desktop e attiva la licenza sul dispositivo autorizzato. Per l'uso quotidiano, l'applicazione non richiede l'accesso al server. I dati RFQ e le regole di analisi rimangono nel mezzo locale del cliente.
Il copilota locale utilizza regole, prove e contesto RFQ, senza chiave API esterna.
La licenza è legata al dispositivo tramite il file .qlic e può essere emessa per un periodo determinato o perpetua.
07 · LICENZE E PREZZI
Opzioni di licenza di QuantCAD Hybrid Industrial 2.3.12
I prezzi si riferiscono a una licenza installata su un computer Windows autorizzato e non includono l’IVA. Tutte le opzioni comprendono le stesse funzionalità descritte nella presentazione.
| Licenza | Prezzo totale IVA esclusa | Diritto di utilizzo |
|---|---|---|
| 1 anno | 1.500 EUR | 12 mesi dall’attivazione |
| 3 anni | 4.000 EUR | 36 mesi dall’attivazione |
| Perpetua | 4.500 EUR | Nessuna scadenza per la versione acquistata |
| Manutenzione annuale | 500 EUR / postazione / anno | Servizio di manutenzione fatturato separatamente |
Scegliere l’opzione adatta
- La licenza di un anno consente di introdurre la soluzione con un investimento iniziale più contenuto e di valutarla nel proprio processo di preventivazione.
- La licenza di tre anni consente un risparmio di 500 EUR, pari a circa l’11,11%, rispetto a tre licenze annuali. Il costo equivalente è di 1.333,33 EUR all’anno, con pagamento integrale del periodo contrattuale.
- La licenza perpetua non scade per la versione acquistata. Non include automaticamente le future versioni principali né una manutenzione illimitata.
Pacchetto di licenze perpetue per almeno 3 postazioni
- 3 postazioni: 12.000 EUR totali, IVA esclusa. Il prezzo è di 4.000 EUR per postazione, con un risparmio totale di 1.500 EUR, pari all’11,11%, rispetto a tre licenze perpetue individuali.
- 4 o più postazioni: 4.000 EUR per postazione, IVA esclusa. Esempi: 4 postazioni = 16.000 EUR; 5 postazioni = 20.000 EUR.
- La tariffa per quantità si applica a un singolo ordine di almeno 3 licenze per la stessa azienda. Le postazioni aggiuntive ordinate successivamente vengono preventivate separatamente.
Manutenzione e servizi
La manutenzione annuale è disponibile al prezzo di 500 EUR per postazione con licenza all’anno, IVA esclusa. L’installazione e la configurazione iniziali, la formazione, la migrazione dei dati, l’assistenza con tempi di risposta garantiti, gli aggiornamenti principali e lo sviluppo di funzioni personalizzate non sono inclusi nei prezzi delle licenze e vengono concordati separatamente per iscritto.
Prezzi conformi all’offerta commerciale del 12.09.2026, valida fino al 12.10.2026.
08 · POSIZIONAMENTO COMMERCIALE
Controllo locale e licenziamento per periodo o perpetuo
La presentazione commerciale fornita utilizza DigiFabster e Paperless Parts come riferimenti di mercato per le soluzioni di offerta industriale. Il posizionamento di QuantCAD-Hybrid mette l'accento sul licenziamento chiaro, utilizzo offline e controllo locale dei documenti RFQ.
La comparazione funzionale e commerciale deve essere validata per la configurazione specifica del cliente: numero di postazioni, moduli, integrazione, servizi e implementazione. I prezzi delle licenze sono presentati nella sezione di licenziazione.
Avvantaggi presentati
- Costo modificabile al livello di ogni riferimento.
- Setup View per lotti con molte parti.
- Costo del materiale basato sul semifabbricato, peso e costo unitario di acquisto.
- Progetti e riferimenti reutilizzabili.
- Licenziamento per 1 anno, 3 anni o perpetuo offline.
- I dati RFQ e le regole di analisi conservati nell'installazione del cliente.
09 · CONDIZIONI E VALIDAZIONE
Una valutazione preventiva della quota prima della transizione
- Il calcolo generato richiede la validazione dei parametri tecnici, dei dati di acquisizione e l'approvazione interna prima della transizione dell'offerta definitiva.
- La licenza viene accordata al cliente licenziato e all'apparato autorizzato, in base al file .qlic.
- Le condizioni commerciali per una stazione di lavoro, le tasse applicabili, i servizi e le configurazioni supplementari sono specificati nell'offerta personalizzata.
- La digitalizzazione del kit di installazione richiede un certificato di firma del codice emittente.
I prezzi sono espressi in EUR, IVA esclusa. La fattura può essere emessa in RON al tasso di cambio della Banca Nazionale di Romania applicabile alla data della fattura.
La licenza viene consegnata elettronicamente tramite kit di installazione e attivazione per il computer autorizzato. Il pagamento integrale è richiesto prima dell’attivazione e i tempi di consegna vengono confermati con l’ordine.
DIMOSTRAZIONE E CONFIGURAZIONE PER LA FABBRICA
Una corretta offerta inizia con dati tecnici chiari
Il pacchetto di valutazione può essere configurato per il flusso, le attrezzature e le regole commerciali dell'atelier. Discuti con DINAMIC PRO EA sulla dimostrazione e implementazione.
SOLICITA DEMOSTRAZIONE →0773 344 866 · dinamicproea@gmail.com
← Indietro alle soluzioni software
