PENTRU ATELIER ȘI ECHIPA DE OFERTARE

Când fiecare reper trebuie verificat înainte de ofertă

Fabrica primește desene, modele 3D și cerințe uneori incomplete. Estimatorul are nevoie de un dosar coerent pentru fiecare reper. QuantCAD-Hybrid organizează reperele, corelează fișierele, semnalează documentele lipsă, propune procesul și pregătește lotul pentru calcul.

Obiectivul: mai puține omisiuni înainte de oferta fermă și o legătură clară între analiza tehnică și cotație.

BIBLIOTECĂ DE REPERE ȘI TIMPI REALI

Experiența din producție, reper pentru viitoarele oferte

Biblioteca STEP se utilizează pentru a avea un punct de reper și o bază de comparație pentru viitoarele oferte. Modelele și timpii reali din istoricul de producție oferă context pentru estimarea pieselor noi.

Capacitate și limite de import

Loturi recomandate în practică

• 1.000–5.000 STEP pe calculatoare normale;
• 5.000–20.000 STEP pe stații performante;
• Loturi mai mici pentru modele foarte complexe sau apropiate de 100 MB.

Cele „15 exemple memorate” din captura bibliotecii reprezintă numărul de înregistrări existente la acel moment, nu limita bibliotecii. Pragul de 500.000 este o limită teoretică per selecție, nu o capacitate garantată pe orice PC; maximum acceptat este 499.999.

Procesarea este secvențială pentru a evita umplerea memoriei RAM.

DINAMIC TIME INTELLIGENCE

De la istoricul pieselor la estimări fundamentate

Fluxul propus pentru DINAMIC Time Intelligence pornește de la un buton care ar deschide o fereastră independentă de programul principal, dedicată importului STEP și istoricului de fabricație.

Import STEP

• Selectarea unui fișier STEP individual;
• Selectarea unui folder cu 1.000 / 10.000 / 100.000+ fișiere STEP, în limitele tehnice per import;
• Scanare automată recursivă a folderelor;
• Asociere automată după denumirea reperului.

Import istoric Excel

Structura de bază propusă păstrează patru coloane:

Opțional, istoricul poate fi extins cu următoarele informații:

Cu cât sunt introduse mai multe informații relevante și corecte din producție, cu atât motorul poate fundamenta mai precis estimările.

Ce ar „învăța” motorul din fiecare STEP

Analiza propusă nu se limitează la volumul piesei. Pentru fiecare STEP, motorul ar extrage un „DNA geometric”, cu un set extins, potențial de câteva sute de parametri:

• Bounding box X / Y / Z;
• Volum și suprafață;
• Raport semifabricat / piesă;
• Volumul materialului eliminat;
• Procentul de material îndepărtat;
• Număr de fețe;
• Fețe plane, cilindrice și conice;
• Găuri, diametre și adâncimi;
• Raport L / D;
• Găuri înfundate și străpunse;
• Alezaje;
• Filete, unde pot fi determinate;
• Buzunare deschise și închise;
• Sloturi și canale;
• Raze și teșituri;
• Suprafețe 3D;
• Undercut-uri;
• Pereți subțiri;
• Adâncimi maxime;
• Accesibilitatea sculei;
• Orientări necesare;
• Număr probabil de setup-uri;
• 3 axe vs. 3+2 vs. 4 axe vs. 5 axe;
• Complexitate geometrică;
• Raport suprafață / volum;
• Simetrie;
• Similaritate cu piese istorice.

Compararea cu piesele deja executate

La o ofertă nouă, motorul ar combina analiza geometrică cu timpii reperelor similare deja executate. Estimarea ar depăși astfel o simplă relație de tipul „Volum = X → 73 minute”.

Exemplu ilustrativ de comparație pentru un STEP nou:

Combinând aceste comparații cu analiza geometrică, rezultatul ar putea fi:

Valorile de mai sus ilustrează rezultatul propus; nu reprezintă o măsurare sau o precizie garantată.

O estimare însoțită de piese comparabile, un interval probabil și un nivel de încredere oferă mai mult context pentru ofertare decât o singură valoare de timp.

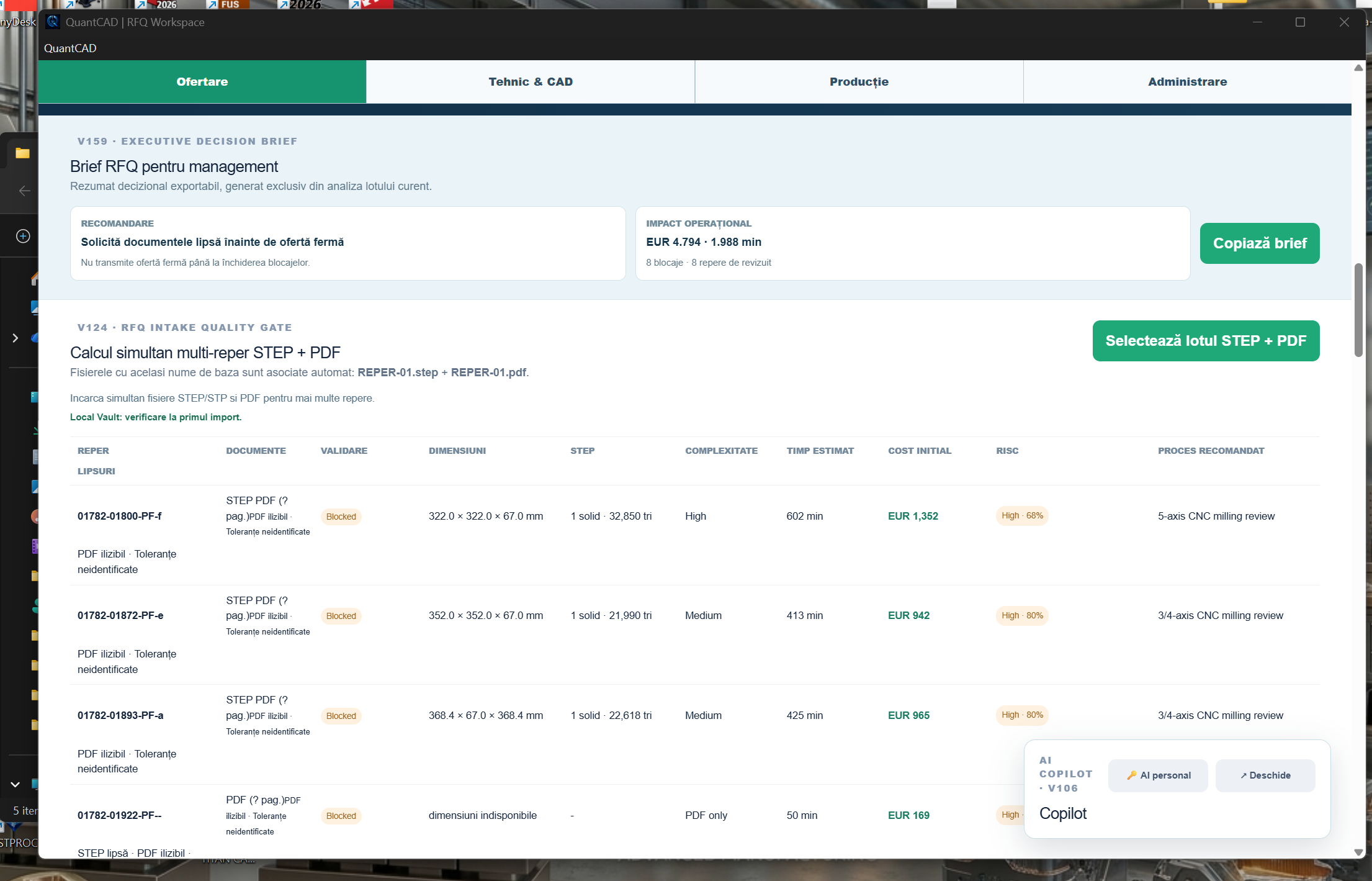

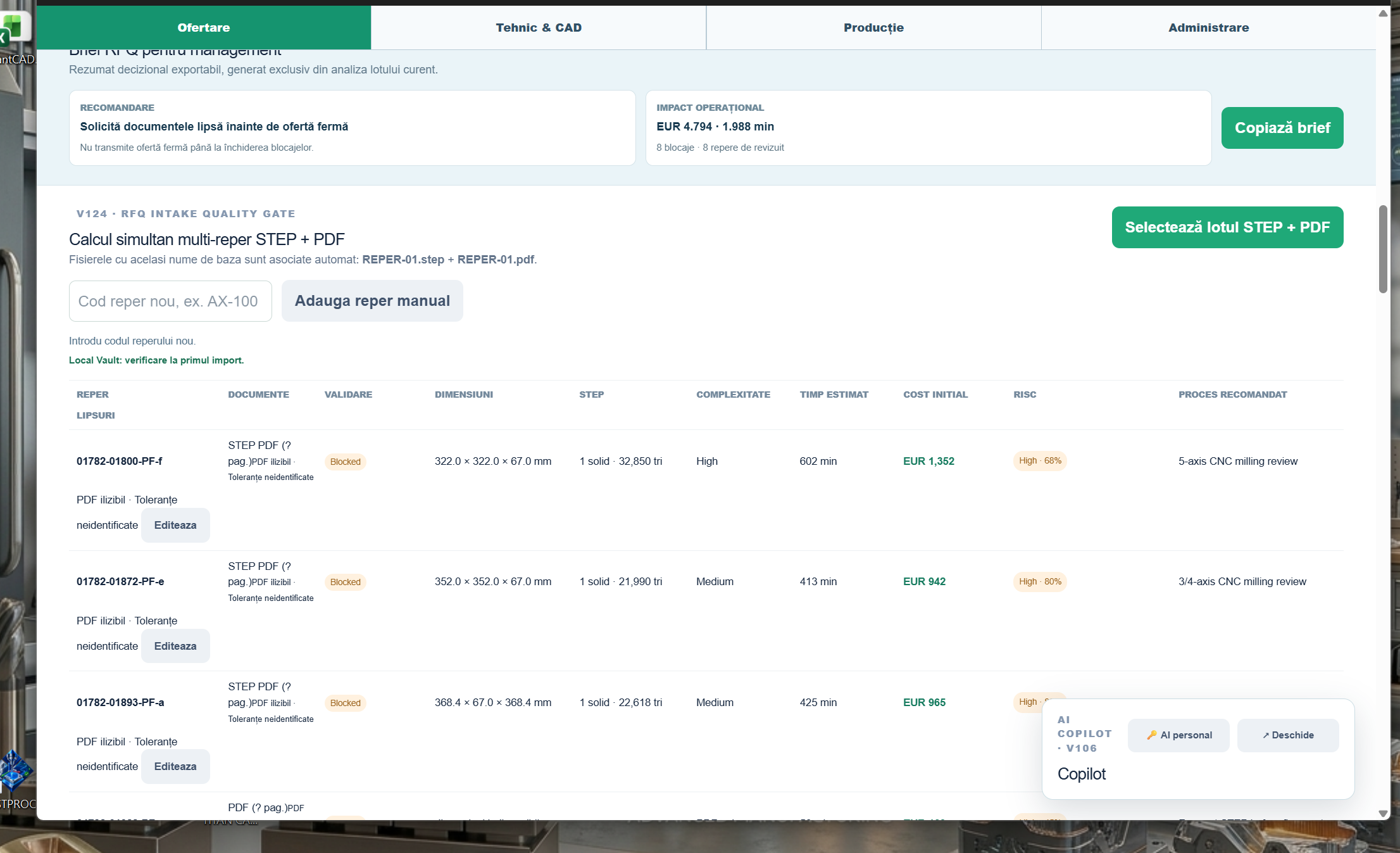

01 · RFQ WORKSPACE

Mai multe repere, într-un singur flux

1. Import simultan de fișiere STEP/STP și PDF.
2. Asocierea documentelor după numele de bază al fișierului.
3. Verificarea documentelor lipsă și a riscului.
4. Analiza individuală a reperului și pregătirea lotului pentru calcul.
5. Selectarea reperelor pentru export și analiza lotului.

Procesul începe cu asocierea documentelor și continuă cu analiza fiecărui reper. Informațiile tehnice rămân legate de cotația comercială.

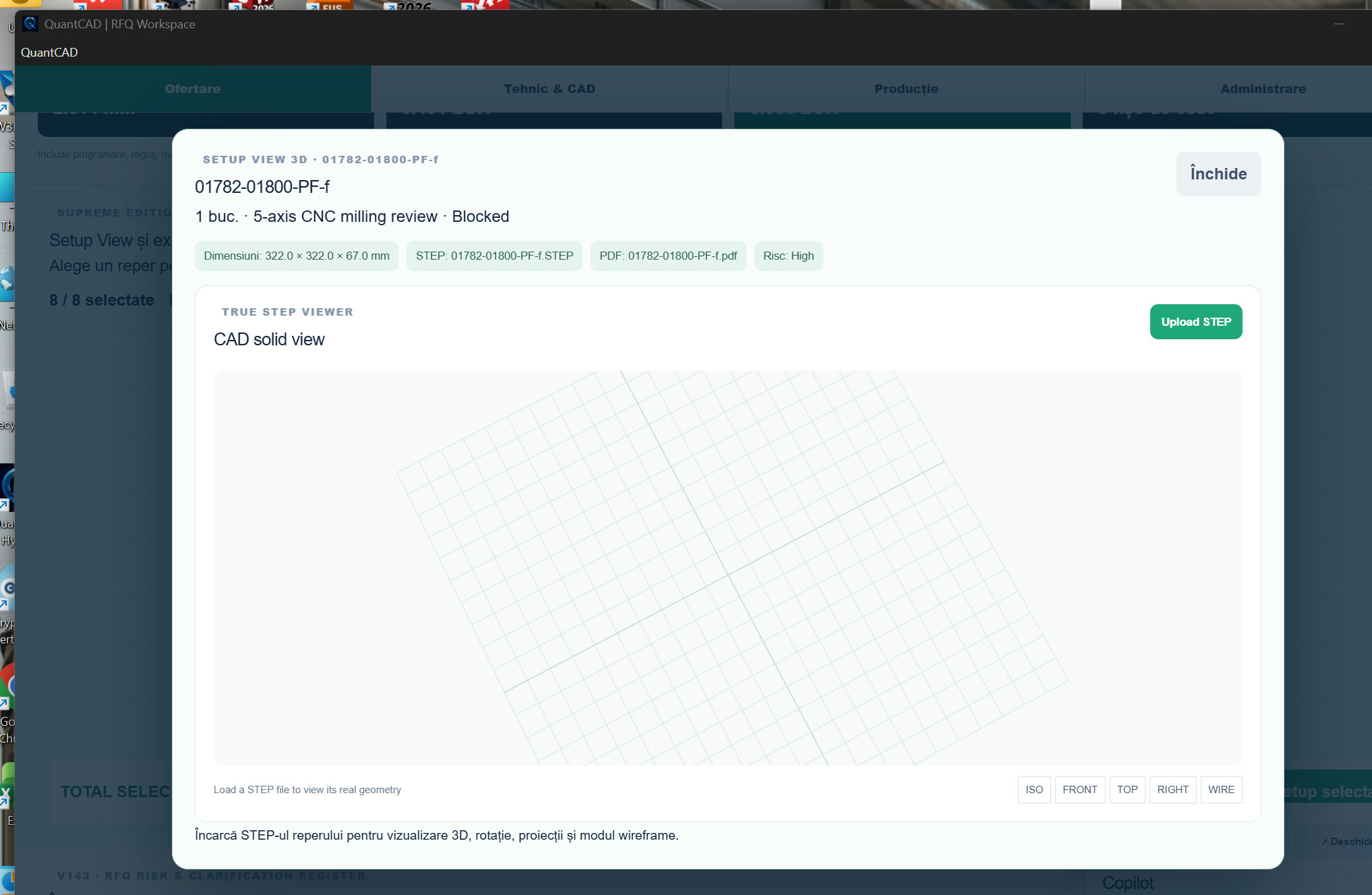

02 · SETUP VIEW

Fișă individuală și model 3D pentru fiecare reper

La selectarea unui reper, operatorul deschide o fișă separată cu modelul 3D, dimensiunile, documentele asociate, riscul și modurile de vizualizare. Fișa ajută la revizuirea rapidă a loturilor și la clarificările tehnice înainte de cotație.

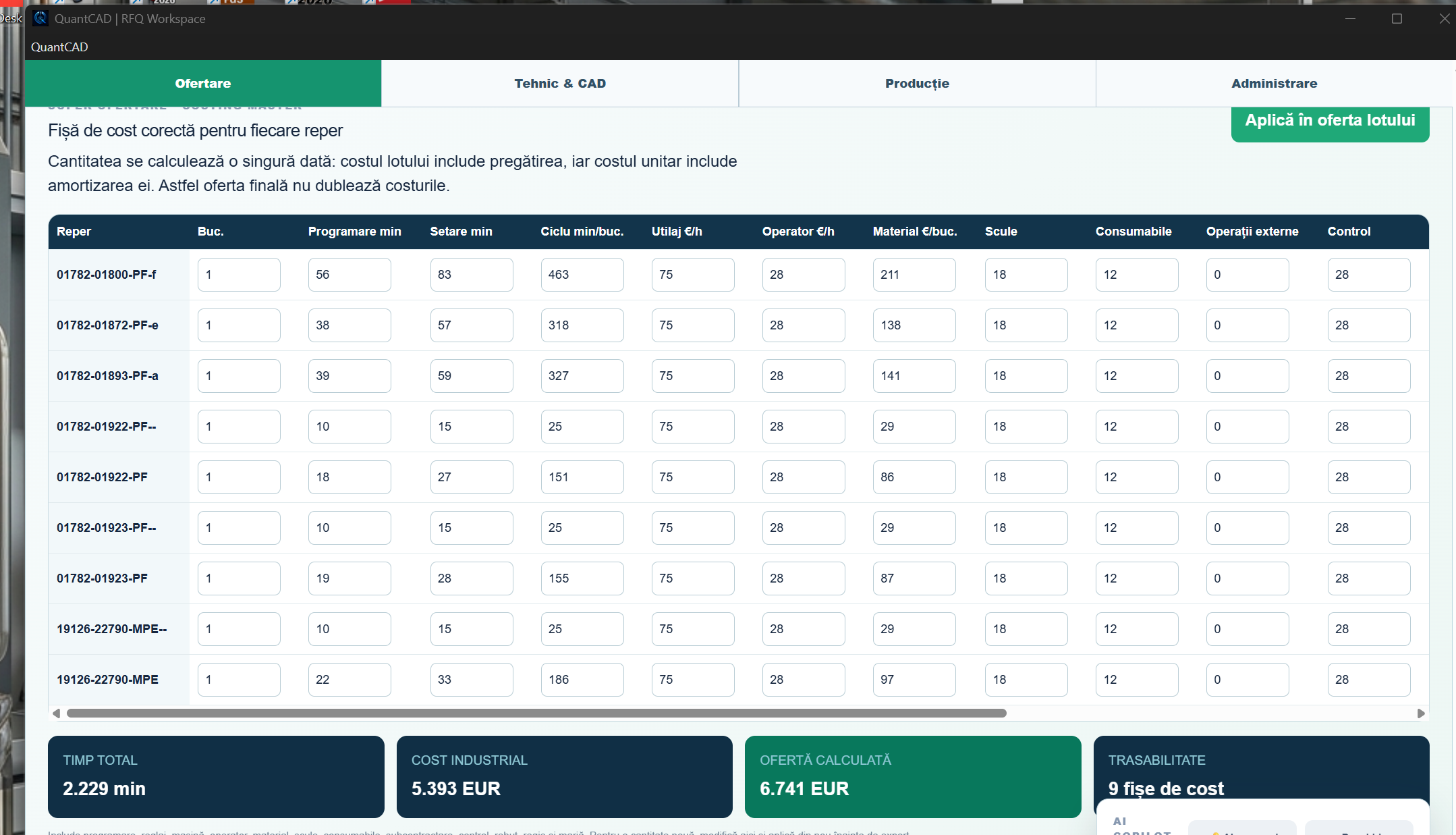

03 · COSTING MASTER

Calcul industrial transparent și editabil pe reper

Estimatorul adaptează timpii, tarifele, materialul, operațiile externe și marja la utilajele și regulile fabricii. Fișa de cost rămâne editabilă, iar analiza nu se limitează la un total final.

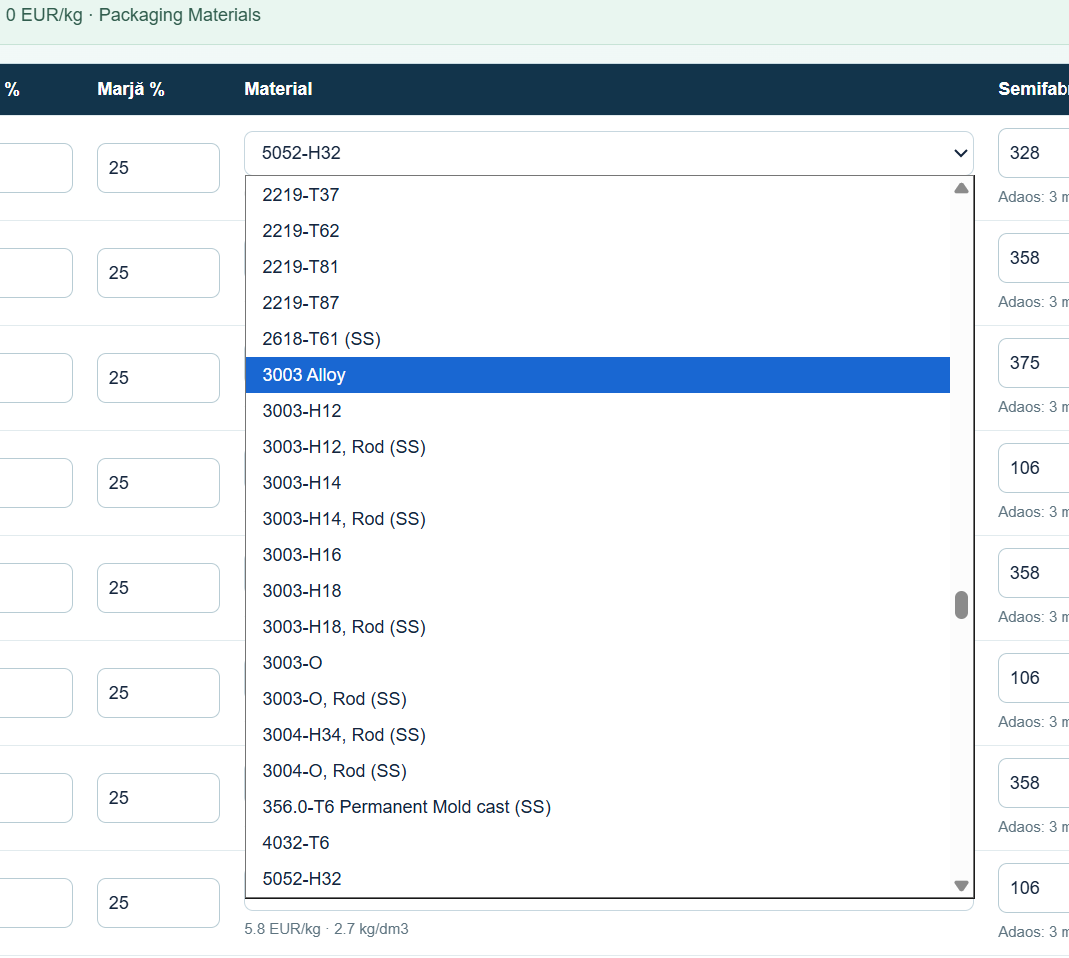

04 · MATERIALE ȘI SEMIFABRICATE

De la semifabricat la greutate și cost de material

• Bibliotecă locală de materiale, cu căutare după cod, denumire sau grupă.
• Dimensiuni X × Y × Z ale semifabricatului, modificabile pe reper.
• Greutate calculată în kg/bucată din volum și densitate.
• Costul unitar al materialului, exprimat în EUR/kg, editabil pentru oferta curentă.

Prețul de achiziție și disponibilitatea materialului se confirmă cu furnizorul înainte de emiterea cotației finale.

05 · PROIECTE ȘI REVIZII

Continuitate comercială și parametri reutilizabili

După calcul, echipa poate păstra proiectul, reveni asupra unui lot, reseta lotul curent, adăuga repere noi și porni o nouă analiză. Lotul rămâne editabil înainte de emiterea cotației.

Fișele de cost susțin urmărirea istoricului și refolosirea parametrilor verificați. Fluxul reduce riscul de a pierde datele unei cotații deja revizuite.

06 · IMPLEMENTARE DESKTOP

Client licențiat și utilizabil offline

Clientul instalează aplicația desktop și activează licența pe dispozitivul autorizat. Pentru utilizarea de zi cu zi, aplicația nu necesită logare la server. Datele RFQ și regulile de analiză rămân în mediul local al clientului.

Copilotul local folosește reguli, dovezi și context RFQ, fără cheie API externă.

Licența se leagă de dispozitiv prin fișierul .qlic și poate fi emisă pe perioadă determinată sau perpetuă.

07 · LICENȚIERE ȘI SERVICII

Alege perioada de utilizare potrivită

Prețul se oferă doar la cerere.

Servicii opționale

Instalare și configurare inițială, instruire remote, instalare și instruire la sediu. Pentru mai multe stații, integrare sau configurări specifice se emite ofertă personalizată.

Actualizările și suportul se livrează în perioada contractată. Licența perpetuă oferă utilizare fără expirare pentru versiunea livrată; mentenanța ulterioară rămâne opțională.

08 · POZIȚIONARE COMERCIALĂ

Control local și licențiere pe perioadă sau perpetuă

Prezentarea comercială furnizată folosește DigiFabster și Paperless Parts ca repere de piață pentru soluții de ofertare industrială. Poziționarea QuantCAD-Hybrid pune accent pe licențiere clară, utilizare offline și controlul local al documentelor RFQ.

Comparația funcțională și comercială trebuie validată pentru configurația concretă a clientului: număr de stații, module, integrare, servicii și implementare. Prețul se oferă doar la cerere.

Avantaje prezentate

• Costing editabil la nivelul fiecărui reper.
• Setup View pentru loturi cu multe piese.
• Cost de material bazat pe semifabricat, greutate și costul unitar de achiziție.
• Proiecte și repere reutilizabile.
• Licențiere pe 1 an, 3 ani sau perpetuă offline.
• Date RFQ și reguli de analiză păstrate în instalarea clientului.

09 · CONDIȚII ȘI VALIDARE

O cotație verificată înainte de transmitere

• Calculul generat necesită validarea parametrilor tehnici, a datelor de achiziție și aprobarea internă înainte de transmiterea ofertei ferme.
• Licența se acordă clientului licențiat și dispozitivului autorizat, conform fișierului .qlic.
• Condițiile comerciale pentru o stație de lucru, taxele aplicabile, serviciile și configurațiile suplimentare se precizează în oferta personalizată.
• Semnarea digitală a kitului de instalare necesită un certificat de semnare a codului al emitentului.

Prețul se oferă doar la cerere.
