Importation
STEP, PDF, quantité et documents associés au repère.
POUR LA PREMIÈRE FOIS · APPLICATION DE BUREAU
QuantCAD-Hybrid
Offre CNC locale, explicite et adaptée aux règles de la fabrication.
QuantCAD-Hybrid transforme les modèles STEP, les dessins PDF et les données de l'atelier en un dossier technique cohérent. L'application aide l'équipe à vérifier la géométrie, l'outil, les outils, le temps, les risques et la structure des coûts avant de transmettre la offre.
DEMANDER UNE DÉMONSTRATION →Licences à partir de 1 500 EUR HT. Consultez les options de licence et les conditions commerciales.
FLUX COMPLET RFQ
Six étapes, de l’import à l’offre prête à être validée
Analyse
Géométrie, dessin, matériau, tolérances et informations manquantes.
Plan de fabrication
Machine, montages, orientations, outils et stratégies possibles.
Calcul
Temps, semi-produit, consommations, opérations externes et coût.
Contrôle
Risques, contradictions, niveau de confiance et points à valider.
Finalisation
Offre documentée, export et informations pour préparer la production.
DÉCISIONS AVEC CONTEXTE TECHNIQUE
L'estimation montre à la fois la valeur calculée et l'incertitude
QuantCAD peut séparer le scénario central P50 des variantes prudentes P80 et P95. Ces intervalles décrivent l'incertitude des données et du processus ; ils ne représentent pas une garantie contractuelle. La technologie conserve le contrôle sur la validation finale.
Apprentissage contrôlé
Les modèles STEP peuvent être associés à des programmes NC et des temps mesurés. La mémoire locale se met à jour uniquement après la confirmation explicite des données réelles.
Calibrage sur les données réelles de l’usine
L'historique est séparé par processus, matériau et outil. Les valeurs aberrantes sont limitées, et les échantillons peuvent être audités ou révoqués.
Pilote avec critères mesurables
L'implémentation peut commencer avec 20-30 de repères représentatifs, comparés aux programmes NC et aux temps réels avant l'approbation des règles commerciales.
Les capacités disponibles sont confirmées pour la version, les modules et la configuration livrée au client.
CONFIGURATION LOCALE
Configuration indicative pour un usage industriel
| Composant | Minimum accepté | Recommandé |
|---|---|---|
| Système d'exploitation | Windows 10/11 x64 | Windows 11 Pro x64 |
| Mémoire RAM | 16 GB | 32 GB pour les lots et documents importants |
| Processeur | Processeur x64 moderne | 8-12 noyaux rapides |
| Stockage | 12 GB libres | Minimum 50 GB sur un SSD ; NVMe pour des projets et des archives importants |
| Carte graphique | Non obligatoire | GPU dédié optionnel pour la visualisation 3D |
Le modèle IA inclus s'exécute sur le processeur. Le système conserve une réserve de mémoire pour Windows et peut arrêter le démarrage du modèle IA lorsque la mémoire libre n'est pas suffisante.
CHIFFRAGE CNC EXPLICABLE
Des fichiers client à une offre technique vérifiable
QuantCAD Hybrid Industrial est une application bureau pour les ateliers CNC et les équipes de offre recevant des repères en STEP, des dessins PDF et des exigences techniques distribuées dans plusieurs documents. Le système réunit les informations dans un seul flux local, conserve le lien entre les preuves techniques et le calcul commercial et montre les hypothèses utilisées pour chaque repère.
L'application ne traite pas la offre comme un simple prix final. Elle construit un dossier technique où la géométrie, le matériau, les tolérances, l'outil, les outils, les opérations, le temps estimé et les risques peuvent être revus avant que l'équipe ne valide le tarif.
Dossier technique unique
Associe automatiquement les fichiers STEP/STP aux dessins PDF, conserve la révision et la source de chaque document et met en évidence les documents manquants, dupliqués ou mal associés.
Analyse de fabrication vérifiable
Extrait les caractéristiques géométriques, lit les informations pertinentes dans le dessin et souligne les contradictions entre le modèle 3D et l'intention de fabrication décrite dans le PDF.
Machine, outils et stratégie
Compare les dimensions et l'orientation de la pièce avec l'enveloppe de l'outil, vérifie l'accès des outils et corrèle le matériau, le catalogue de outils et les règles techniques approuvées par l'entreprise.
Temps détaillé par opération
Sépare l'usinage, les déplacements rapides, les entrées et les sorties, les changements de outil, les indexations et les activités auxiliaires. L'estimation reste visible et peut être comparée au temps réel de production.
Coût transparent
Réunit le semi-produit, la programmation, le réglage, le temps de cycle, les tarifs de l'outil et du personnel, l'énergie, les outils, les opérations externes, le contrôle, le rebut, la régulation, le risque et la marge.
IA locale et données conservées dans l’usine
L'OCR, l'analyse STEP, les bases de données et l'assistant IA s'exécutent localement. Le flux décrit ne nécessite pas une clé API et ne transmet pas implicitement les documents techniques vers les services cloud.
FLUX COMPLET RFQ
Six étapes, de l’import à l’offre prête à être validée
Importation
STEP, PDF, quantité et documents associés au repère.
Analyse
Géométrie, dessin, matériau, tolérances et informations manquantes.
Plan de fabrication
Machine, montages, orientations, outils et stratégies possibles.
Calcul
Temps, semi-produit, consommations, opérations externes et coût.
Contrôle
Risques, contradictions, niveau de confiance et points à valider.
Finalisation
Offre documentée, export et informations pour préparer la production.
DÉCISIONS AVEC CONTEXTE TECHNIQUE
L'estimation montre à la fois la valeur calculée et l'incertitude
QuantCAD peut séparer le scénario central P50 des variantes prudentes P80 et P95. Ces intervalles décrivent l'incertitude des données et du processus ; ils ne représentent pas une garantie contractuelle. La technologie conserve le contrôle sur la validation finale.
Apprentissage contrôlé
Les modèles STEP peuvent être associés à des programmes NC et des temps mesurés. La mémoire locale se met à jour uniquement après la confirmation explicite des données réelles.
Calibrage sur les données réelles de l’usine
L'historique est séparé par processus, matériau et outil. Les valeurs aberrantes sont limitées, et les échantillons peuvent être audités ou révoqués.
Pilote avec critères mesurables
L'implémentation peut commencer avec 20-30 de repères représentatifs, comparés aux programmes NC et aux temps réels avant l'approbation des règles commerciales.
Les capacités disponibles sont confirmées pour la version, les modules et la configuration livrée au client.
CONFIGURATION LOCALE
Configuration indicative pour un usage industriel
| Composant | Minimum accepté | Recommandé |
|---|---|---|
| Système d'exploitation | Windows 10/11 x64 | Windows 11 Pro x64 |
| Mémoire RAM | 16 GB | 32 GB pour les lots et documents importants |
| Processeur | Processeur x64 moderne | 8-12 noyaux rapides |
| Stockage | 12 GB libres | Minimum 50 GB sur un SSD ; NVMe pour des projets et des archives importants |
| Carte graphique | Non obligatoire | GPU dédié optionnel pour la visualisation 3D |
Le modèle IA inclus s'exécute sur le processeur. Le système conserve une réserve de mémoire pour Windows et peut arrêter le démarrage du modèle IA lorsque la mémoire libre n'est pas suffisante.
VOIR LE PROGRAMME EN ACTION
Présentation vidéo QuantCAD hybride
Regardez la présentation sur YouTube ↗
EXEMPLE PROFESSIONNELS D'UTILISATION INDUSTRIELLE
3 500 jalons STEP. Un devis en seulement 25 minutes.
Dans un cycle d'approvisionnement industriel, ils étaient importés simultanément 3 500 benchmarks STEP et fichier Excel associé, obtenir un devis en 25 minutes.
Résultat communiqué par DINAMIC PRO EA SRL pour ce lot ; la durée dépend de la complexité des modèles, des données d'entrée et de la configuration informatique.
INSTALLATION ET ACTIVATION
Installation guidée sur l’ordinateur autorisé
La vidéo présente l’installation de QuantCAD-Hybrid et les principales étapes de préparation. La licence est activée séparément sur chaque ordinateur autorisé et la configuration du système est contrôlée avant l’installation.
Suivez les instructions d'installation sur YouTube ↗
Vérification du système
Windows 10/11 x64, au moins 16 GB de RAM et l'espace libre requis par le kit. Pour les lots importants, il est recommandé d'avoir 32 GB de RAM et un stockage SSD.
Préparez le kit
Utilisez les fichiers fournis par DINAMIC PRO EA, conservez les volumes du kit ensemble et vérifiez leur intégrité avant l'installation.
Installez l'application
Lancez l'installeur, acceptez l'accord d'utilisation et choisissez le dossier d'installation. Ne déplacez ni ne renommez les volumes du kit pendant l'installation.
Activez la licence
Importez le fichier de licence .qlic émis pour l'appareil autorisé. Les licences pour plusieurs stations sont activées séparément sur chaque ordinateur.
Vérifiez le premier démarrage
Confirmez l'accès aux projets, la visualisation STEP/PDF et le démarrage des modules locaux. Le profil de mémoire s'adapte à la configuration disponible.
Travaillez hors ligne
Après l'activation, le flux local de offre et de visualisation ne nécessite pas une connexion permanente à Internet ou une clé API externe.
L'interface, la taille du kit et les étapes exactes peuvent varier entre les versions. Suivez les instructions incluses dans le paquet fourni et sollicitez de l'aide si l'activation ne reconnaît pas l'ordinateur autorisé.
POUR L'ÉQUIPE DE L'ATELIER ET DE L'OFFRE
Quand chaque repère doit être vérifié avant l'offre
L'usine reçoit des dessins, des modèles 3D et des cahiers des charges parfois incomplets. L'estimateur a besoin d'un fichier cohérent pour chaque jalon. QuantCAD-Hybrid organise les jalons, corrèle les fichiers, signale les documents manquants, propose le processus et prépare le lot pour le calcul.
Ateliers CNC
Fraisage et tournage, pièces uniques et petites séries.
Équipes candidates
Lots avec exigences STEP, PDF et qualité à analyser ensemble.
Gestion
Coût, risque et traçabilité avant l’approbation de l’offre.
L’objectif : moins d’omissions avant l’offre ferme et un lien clair entre analyse technique et cotation.
BIBLIOTHÈQUE DES MARCHÉS ET DES TEMPS RÉELS
Expérience en production, référence pour les offres futures
La bibliothèque STEP permet d'avoir un benchmark et une base de comparaison pour les offres futures. Les modèles et les temps réels de l'historique de production fournissent un contexte pour l'estimation de nouvelles pièces.
Capacité et limites d’importation
| Element | Limites / comportement |
|---|---|
| Fichiers STEP pour l'importation | Maximum 499 999 fichiers STEP. A 500 000, la sélection est rejetée. |
| Taille par fichier STEP | Maximum 100 MB. |
| Excel / CSV avec temps réel | Maximum 100 MB. |
| Base de données SQLite | Il n'y a pas de limite fixe de repères implémentée ; la limite réelle est l'espace disponible sur le disque. |
| Réimportation du même monument | Si l'identité est la même, le dossier est mis à jour, sans duplication inutile. |
Lots recommandés en pratique
- 1.000–5.000 STEP sur des ordinateurs normaux ;
- 5 000 à 20 000 ÉTAPES sur des stations performantes ;
- Des lots plus petits pour des conceptions très complexes ou proches de 100 Mo.
Les 15 exemples « en mémoire » de la capture de bibliothèque représentent le nombre d'enregistrements existants à ce moment, pas une limite de la bibliothèque. Le seuil de 500 000 est une limite théorique par sélection, pas une capacité garantie sur n'importe quel PC ; le maximum accepté est 499 999.
Le traitement est séquentiel pour éviter la surcharge de la RAM.
DINAMIC TIME INTELLIGENCE
À partir de l'historique des pièces vers des estimations fondées
Le flux proposé pour Intelligence temporelle DYNAMIQUE Il démarre d'un bouton qui ouvrirait une fenêtre indépendante du programme principal, dédiée à l'importation STEP et à l'historique de fabrication.
Import STEP
- Sélection d'un fichier STEP individuel ;
- Sélection d'un dossier avec 1 000 / 10 000 / 100 000+ fichiers STEP, dans les limites techniques pour l'importation ;
- Sélection automatique récursive des dossiers ;
- Association automatique selon le nom du repère.
Import istoric Excel
La structure de base proposée conserve quatre colonnes :
| A | B | C | D |
|---|---|---|---|
| Reper | Temps de programmation | Temps réel de la machine | Material |
Optionnellement, l'historique peut être étendu avec les informations suivantes :
| Colonne | Information |
|---|---|
| E | Machine |
| F | N° de pièces |
| G | Setup |
| H | Nr. prinderi |
| I | N° d'opérations |
| J | Temps mesuré réel |
| K | Observations |
| Coloane suplimentare | Consommables (outils, fraises, etc.) et prix par pièce |
Plus les informations pertinentes et correctes sont introduites de la production, plus le moteur peut estimer plus précisément.
Ce que le moteur « apprendrait » de chaque STEP
L'analyse proposée ne se limite pas au volume de la pièce. Pour chaque STEP, le moteur extraireait un « ADN géométrique », avec un ensemble étendu, potentiellement de plusieurs centaines de paramètres :
- Bounding box X / Y / Z;
- Volume et surface ;
- Rapport semi-fabriqué / pièce ;
- Volumul materialului eliminat;
- Pourcentage de matériau à dégager ;
- Nombre de faces ;
- Faces planes, cylindriques et coniques ;
- Orifices, diamètres et profondeurs ;
- Raport L / D;
- Orifices enfoncés et saillants ;
- Alezaje;
- Filete, unde pot fi determinate;
- Orifices ouverts et fermés ;
- Slots et canaux ;
- Rayons et filets ;
- Surfaces 3D ;
- Undercut-uri;
- Parois fines ;
- Profondeurs maximales ;
- Accessibilité de l’outil ;
- Orientations nécessaires ;
- Probable nombre de mises en œuvre;
- 3 axe vs. 3+2 vs. 4 axe vs. 5 axe;
- Complexité géométrique;
- Ratio surface/volume;
- Simetrie;
- Similaritate cu piese istorice.
Compararea cu piesele deja executate
Pour une nouvelle offre, le moteur combinerait l'analyse géométrique avec les temps de marques similaires déjà exécutés. L'estimation dépasserait ainsi une simple relation du type « Volume = X → 73 minutes ».
Exemple illustratif de comparaison pour un fichier STEP nouveau :
| Reper istoric | Similaritate | Programmation | Temps de machine |
|---|---|---|---|
| 18432 | 87,4% | 42 min | 116 min |
| 19771 | 82,1% | 38 min | 108 min |
| 20554 | 79,8% | 47 min | 121 min |
En combinant ces comparaisons avec l’analyse géométrique, le résultat pourrait être :
Programmation estimée43 min
Temps de machine estimé114 min
Interval probabil107–121 min
Niveau de confiance94%
Les valeurs ci-dessus illustrent le résultat proposé ; elles ne représentent pas une mesure ou une précision garantie.
Une estimation accompagnée de pièces comparables, d'un intervalle probable et d'un niveau de confiance offre plus de contexte pour l'offre qu'une seule valeur de temps.

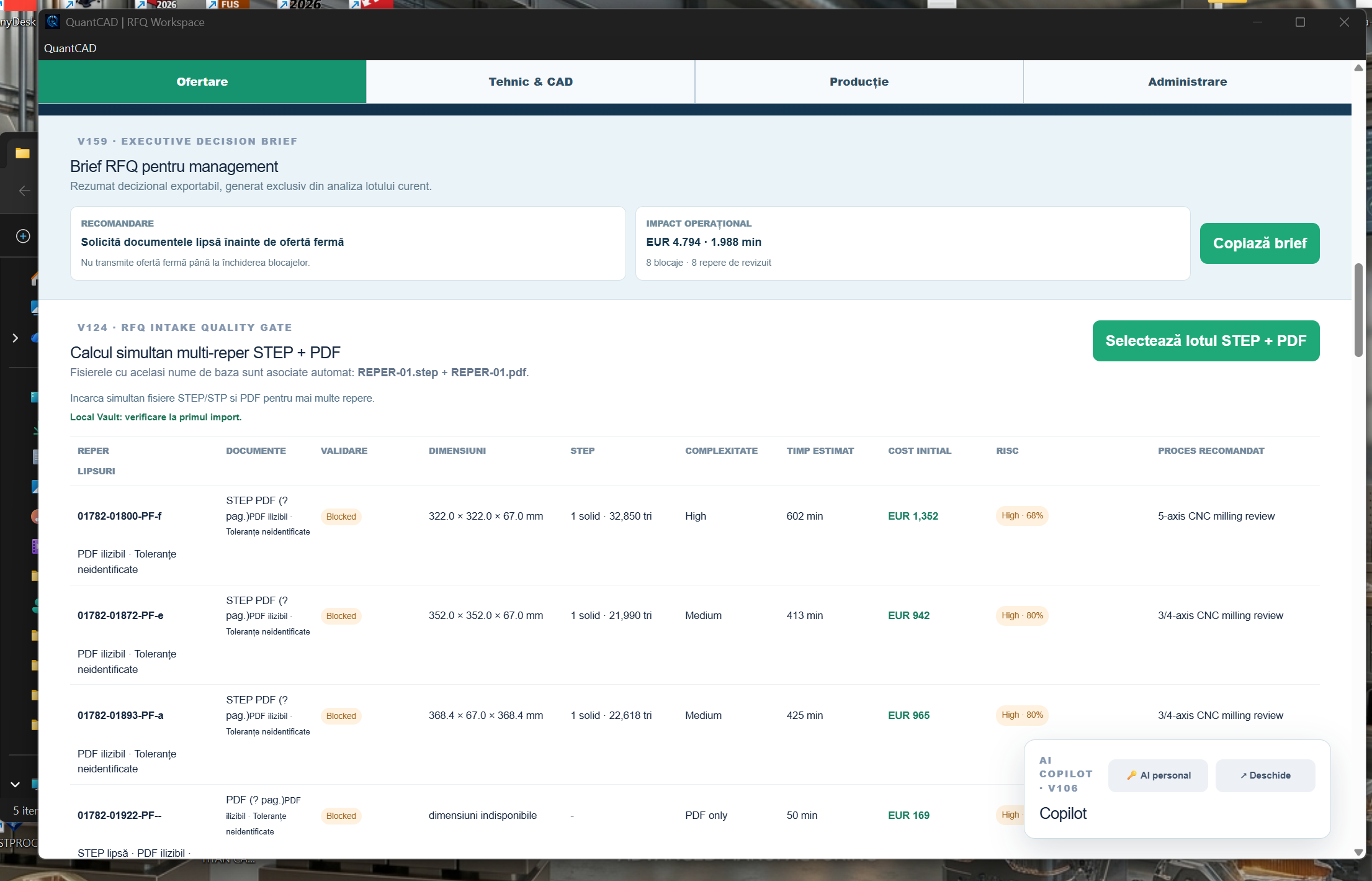

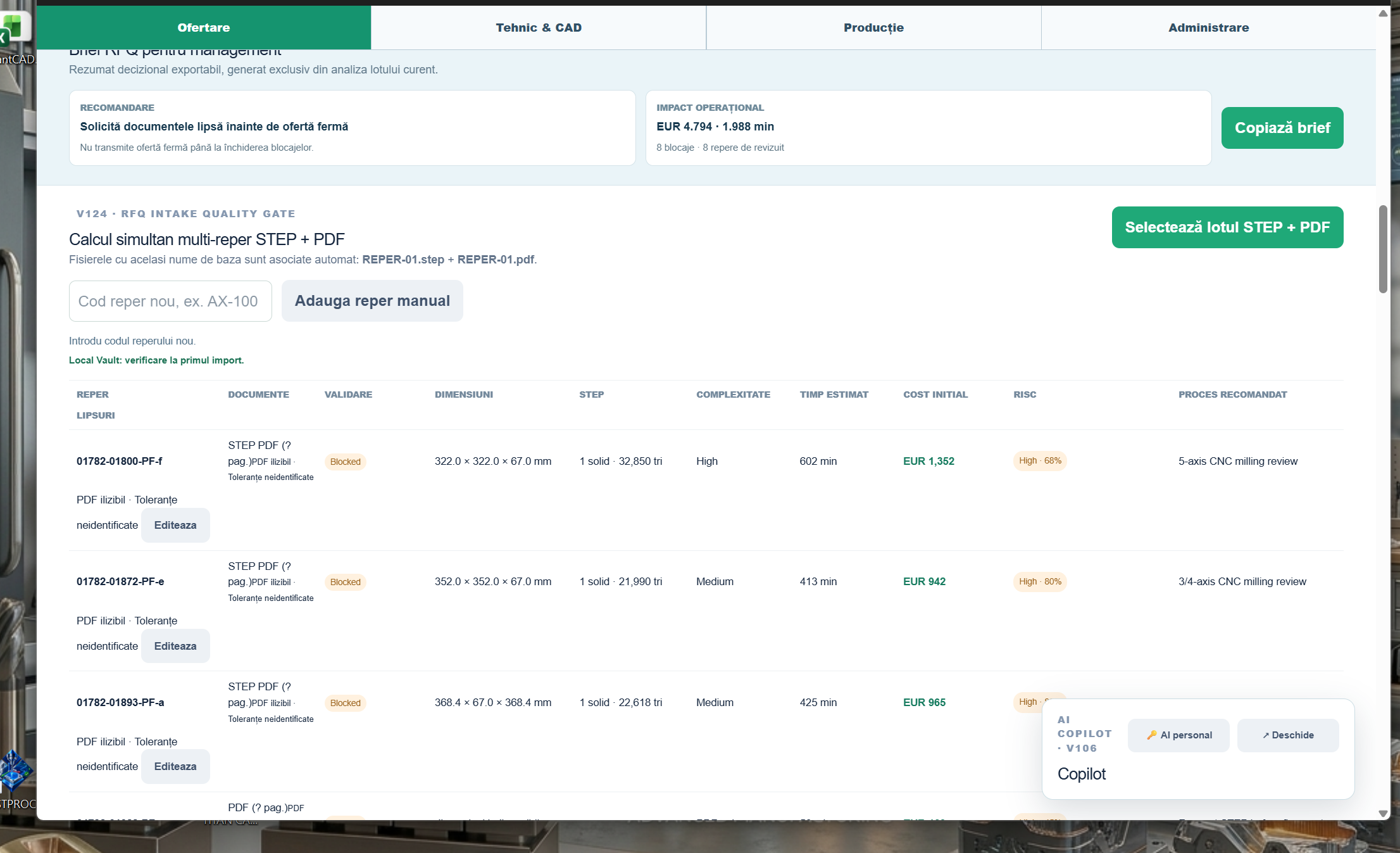

01 · RFQ WORKSPACE
Plusieurs repères dans un flux unique
- Import simultané de fichiers STEP/STP et PDF.
- Association des documents selon le nom de base du fichier.
- Vérification des documents manquants et des risques.
- Analyse individuelle du repère et préparation du lot pour le calcul.
- Sélection des repères pour l'exportation et analyse du lot.
Le processus commence par l'association des documents et continue par l'analyse de chaque repère. Les informations techniques restent liées à la cotation commerciale.

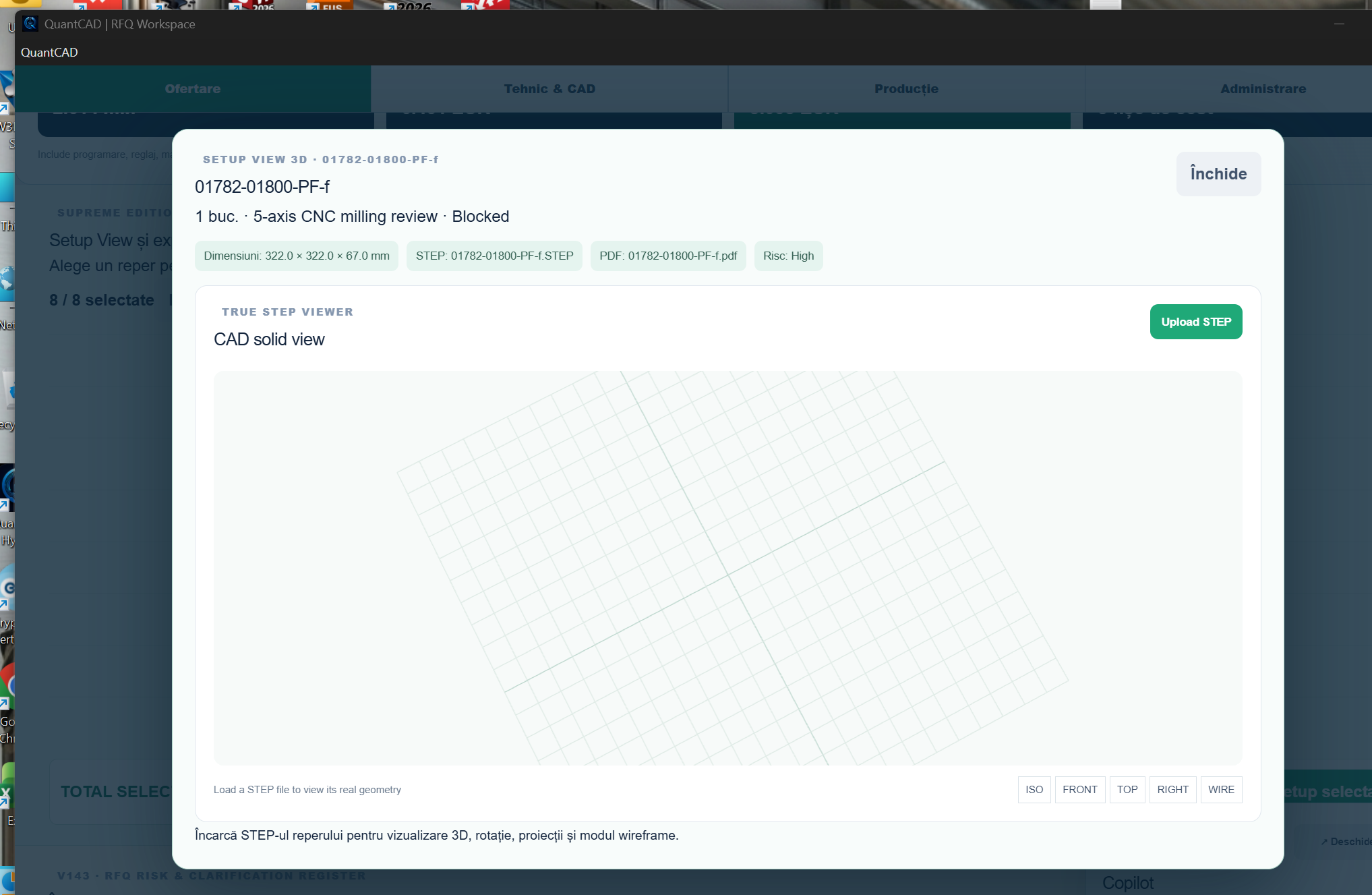

02 · SETUP VIEW
Fiche individuelle et modèle 3D pour chaque repère
Lors de la sélection d'un repère, l'opérateur ouvre une fiche séparée avec le modèle 3D, les dimensions, les documents associés, le risque et les modes de visualisation. La fiche aide à la révision rapide du lot et aux clarifications techniques avant la cotation.

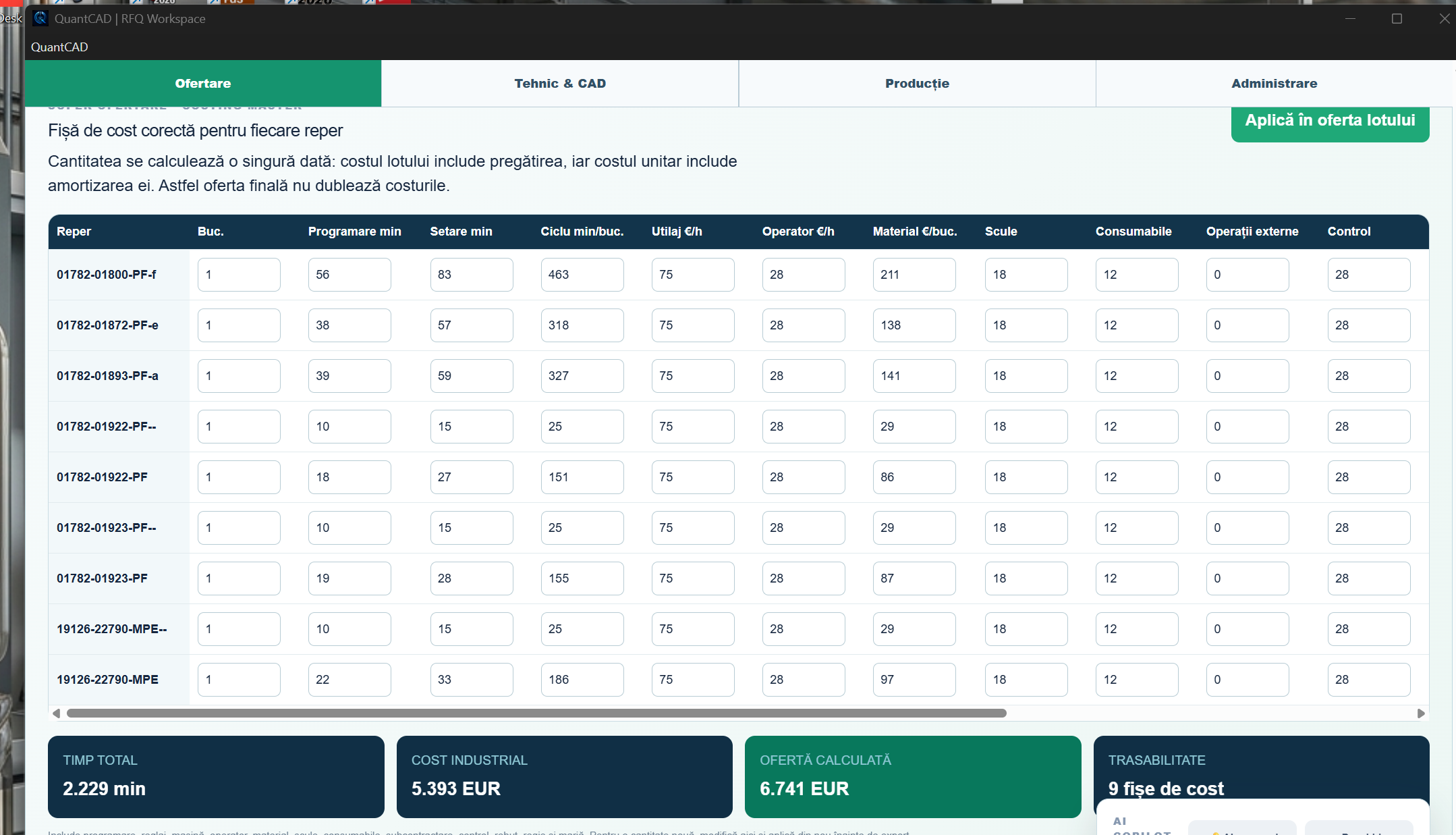

03 · COSTING MASTER
Calcul industriel transparent et modifiable par repère
L'estimateur ajuste les temps, les tarifs, le matériau, les opérations externes et la marge des outils et des règles de la fabrication. La fiche de coûts reste modifiable, et l'analyse ne se limite pas à un total final.
| Composant | Parametri de calcul |
|---|---|
| Préparation | Programmation et mise en place |
| Exécution | Temps de cycle, outillage et opérateur |
| Achats et opérations | Matériau, fraisage, consommables et opérations externes |
| Qualité et contrôle financier | Contrôle, rebut, réglementation et marge |

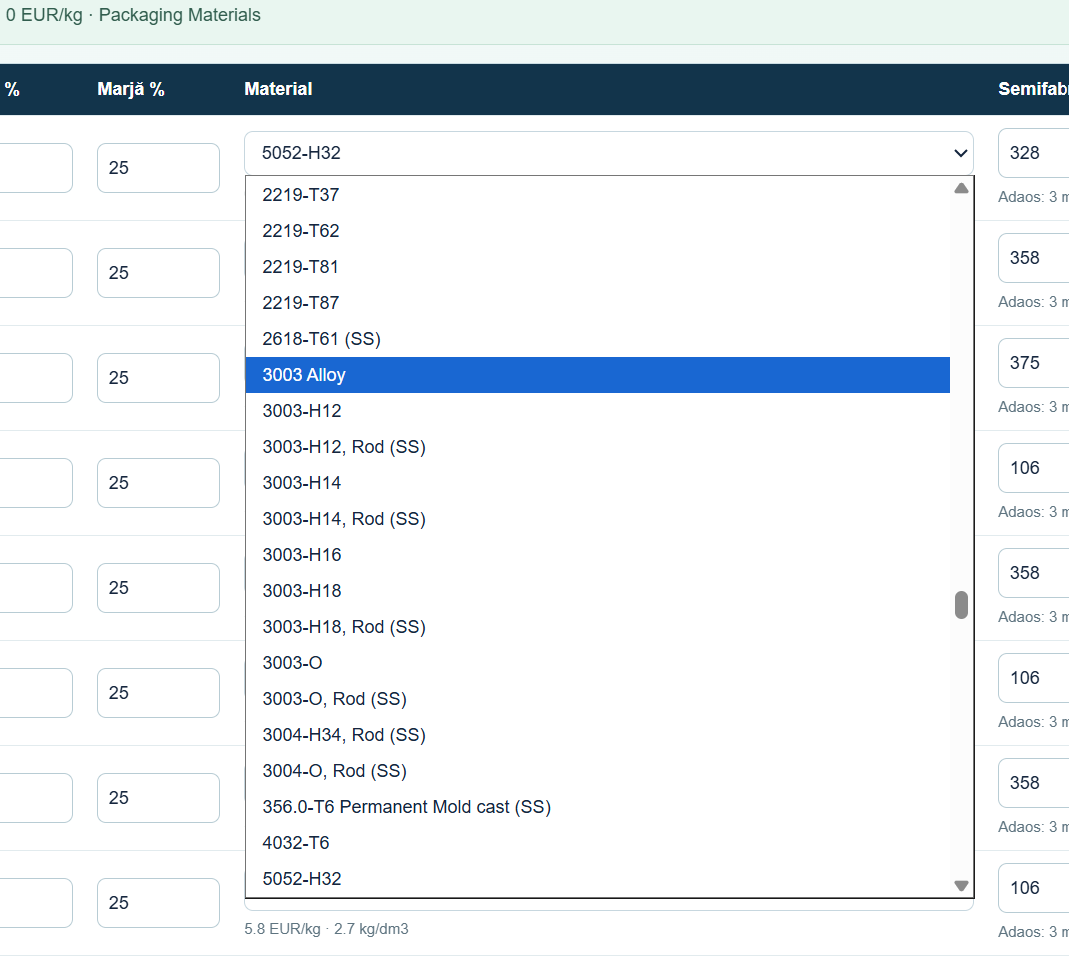

04 · MATERIAUX ET SEMI-FABRICATS
Du semi-fabricat à la masse et coût du matériau
- Base locale de matériaux, avec recherche par code, nom ou groupe.
- Dimensiuni X × Y × Z ale semifabricatului, modificabile pe reper.
- Poids calculé en kg/piece à partir du volume et de la densité.
- Coût unitaire du matériau, exprimé en EUR/kg, modifiable pour l'offre actuelle.
Le prix d'achat et la disponibilité du matériau sont confirmés avec le fournisseur avant l'émission de la cotation finale.
05 · PROJETS ET RÉVISIONS
Continuité commerciale et paramètres réutilisables
Après le calcul, l'équipe peut conserver le projet, revenir sur un lot, réinitialiser le lot actuel, ajouter de nouveaux repères et lancer une nouvelle analyse. Le lot reste modifiable avant l'émission de la cotation.
Les feuilles de coûts soutiennent la traçabilité historique et la réutilisation des paramètres vérifiés. Le flux réduit le risque de perdre les données d'une cotation déjà revue.
06 · IMPLEMENTATION DE bureau
Client licencié et utilisable hors ligne
Le client installe l'application desktop et active le licence sur le dispositif autorisé. Pour l'utilisation quotidienne, l'application ne nécessite pas de connexion au serveur. Les données RFQ et les règles d'analyse restent dans l'environnement local du client.
Le copilote local utilise les règles, preuves et contexte RFQ, sans clé API externe.
La licence est liée au dispositif par le fichier .qlic et peut être émise sur une période déterminée ou perpétuelle.
07 · LICENCES ET TARIFS
Options de licence de QuantCAD Hybrid Industrial 2.3.12
Les prix s’appliquent à une licence installée sur un ordinateur Windows autorisé et s’entendent hors TVA. Toutes les formules comprennent les mêmes fonctions décrites dans cette présentation.
| Licence | Prix total HT | Droit d’utilisation |
|---|---|---|
| 1 an | 1 500 EUR | 12 mois à compter de l’activation |
| 3 ans | 4 000 EUR | 36 mois à compter de l’activation |
| Perpétuelle | 4 500 EUR | Sans expiration pour la version achetée |
| Maintenance annuelle | 500 EUR / poste de travail / an | Service de maintenance facturé séparément |
Choisir la formule adaptée
- La licence d’un an permet d’adopter la solution avec un investissement initial plus faible et de l’évaluer dans votre propre processus de chiffrage.
- La licence de trois ans permet d’économiser 500 EUR, soit environ 11,11 %, par rapport à trois licences annuelles. Le coût équivalent est de 1 333,33 EUR par an, avec paiement intégral de la période contractuelle.
- La licence perpétuelle n’expire pas pour la version achetée. Elle n’inclut pas automatiquement les futures versions majeures ni une maintenance illimitée.
Pack de licences perpétuelles pour au moins 3 postes
- 3 postes : 12 000 EUR au total, HT. Le prix est de 4 000 EUR par poste, soit une économie totale de 1 500 EUR ou 11,11 % par rapport à trois licences perpétuelles individuelles.
- 4 postes ou plus : 4 000 EUR par poste, HT. Exemples : 4 postes = 16 000 EUR ; 5 postes = 20 000 EUR.
- Le tarif dégressif s’applique à une commande unique d’au moins 3 licences pour la même entreprise. Les postes supplémentaires commandés ultérieurement font l’objet d’un devis séparé.
Maintenance et services
La maintenance annuelle est proposée à 500 EUR par poste sous licence et par an, HT. L’installation et la configuration initiales, la formation, la migration des données, l’assistance avec délai de réponse garanti, les mises à jour majeures et le développement de fonctions personnalisées ne sont pas compris dans le prix des licences et font l’objet d’un accord écrit séparé.
Prix conformes à l’offre commerciale du 12.09.2026, valable jusqu’au 12.10.2026.
08 · POSITIONNEMENT COMMERCIAL
Contrôle local et licence sur une période ou perpétuelle
La présentation commerciale utilise DigiFabster et Paperless Parts comme références de marché pour les solutions de offre industrielle. Le positionnement QuantCAD-Hybrid met l'accent sur la licence claire, l'utilisation hors ligne et le contrôle local des documents RFQ.
La comparaison fonctionnelle et commerciale doit être validée pour la configuration spécifique du client : nombre de postes de travail, modules, intégration, services et mise en œuvre. Les prix des licences sont présentés dans la section de licence.
Avantaje prezentate
- Coût révisable au niveau de chaque repère.
- Vue Setup pour des lots avec de nombreuses pièces.
- Coût de matériau basé sur le semi-fabriqué, la masse et le coût unitaire d'acquisition.
- Projets et repères réutilisables.
- Licence pour 1 an, 3 ans ou perpétuel hors ligne.
- Données RFQ et règles d'analyse conservées dans l'installation du client.
09 · CONDITIONS ET VALIDATION
Une cotation vérifiée avant transmission
- Le calcul généré nécessite la validation des paramètres techniques, des données d'acquisition et de l'approbation interne avant la transmission de l'offre définitive.
- La licence est accordée au client licencié et au dispositif autorisé, conformément au fichier .qlic.
- Les conditions commerciales pour une station de travail, les taxes applicables, les services et les configurations supplémentaires sont précisées dans l'offre personnalisée.
- La signature numérique du kit d'installation nécessite un certificat de signature du code émis.
Les prix sont indiqués en EUR, hors TVA. La facturation peut être établie en RON au taux de change de la Banque nationale de Roumanie applicable à la date de facturation.
La licence est livrée par voie électronique au moyen d’un programme d’installation et d’une activation pour l’ordinateur autorisé. Le paiement intégral est requis avant l’activation et le délai de livraison est confirmé lors de la commande.
DEMONSTRATION ET CONFIGURATION POUR LA FABRIQUE
Une offre correcte commence par des données techniques claires
Le package d'évaluation peut être configuré pour le flux, les outils et les règles commerciales de l'atelier. Discutez avec DINAMIC PRO EA sur la démonstration et l'implémentation.
DEMANDER UNE DÉMONSTRATION →0773 344 866 · dinamicproea@gmail.com
← Retour aux solutions logicielles
